마이크로 미니 작은 물 프랜시스 펠튼 터고 카플란 수력 수력 터빈 영구 자석 발전기

수력 발전소용 1200kw 프란시스 터빈

개요

프란시스 터빈은 펠톤 터빈과 카플란 터빈 사이의 큰 간극을 채우며 널리 사용됩니다. 10~600미터의 수두에서 작동하며 주로 전력 생산에 사용됩니다. 전력 출력은 수두와 유량을 통해 계산할 수 있으며 일반적으로 10메가와트에서 700메가와트 이상입니다. 다른 수력 터빈과 비교하여 프란시스 터빈의 뚜렷한 장점 중 하나는 워터 펌프로도 사용할 수 있다는 것입니다. 이는 양수 발전 시스템에 이상적입니다.

1. 물 유입 부분

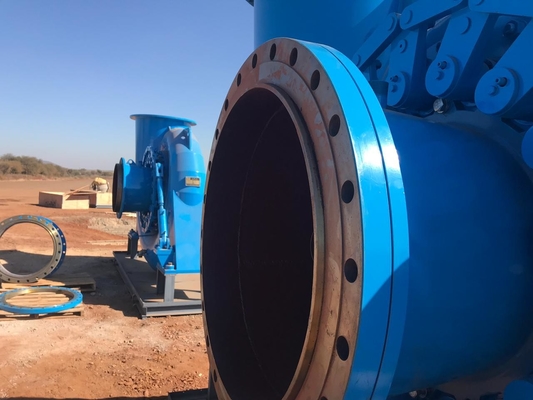

물 유입 부분은 연결 파이프, 터빈 입구 밸브 및 신축 이음으로 구성됩니다. 터빈 입구 밸브는 정지 시 정수 상태에서 장치를 닫는 데 사용되며, 장치가 비상 상태이거나 터빈 분배기가 고장난 경우 동수 상태에서 장치를 닫고 물의 흐름을 차단하는 데에도 사용됩니다. 신축 이음은 설치 오류를 보상하고 유지 보수의 편의성을 위해 사용됩니다. 물 배수 밸브는 하단에 위치합니다. 연결 파이프의 한쪽 끝은 터빈 입구 밸브에 연결되고 다른 쪽 끝은 발전소의 파이프에 연결됩니다(현장에서 용접).

2. 스파이럴 케이스

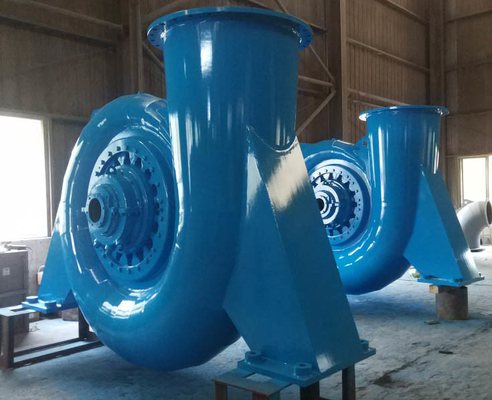

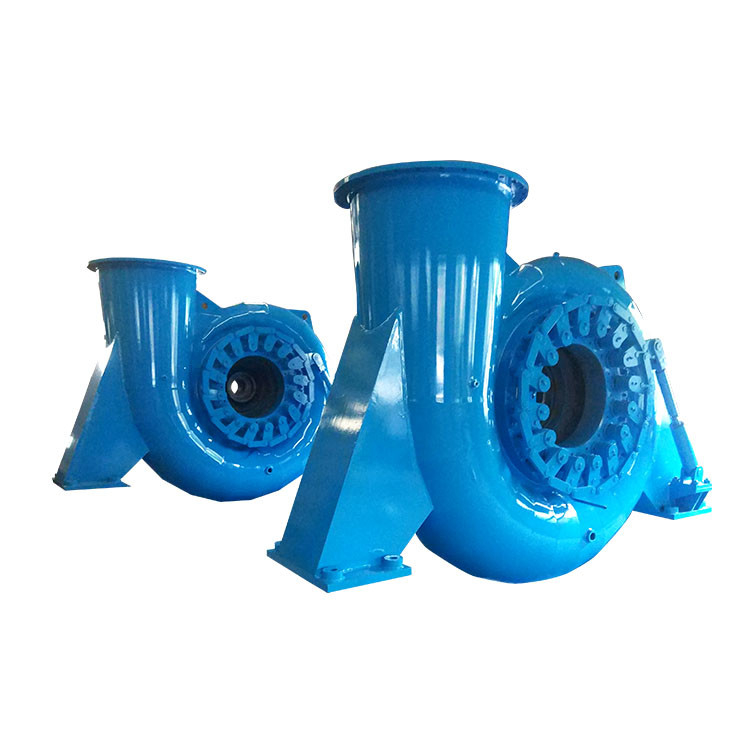

스파이럴 케이스는 용접 부품으로, 고정 가이드 베인이 장착되어 있습니다. 스파이럴 케이스는 물의 흐름을 소용돌이 형태로 만들고 물을 가이드 베인 장치와 러너로 원주를 따라 규칙적으로 흐르도록 안내합니다. 처음 물을 채울 때 공기를 배출하기 위해 스파이럴 케이스 상단에 공기 배출 밸브가 장착되어 있습니다.

3. 터빈 분배기

가이드 베인, 가이드 베인 레버, 샤프트 슬리브, 전면 커버, 후면 커버 등으로 구성됩니다. 부하의 변화에 따라 터빈 방전을 조절하기 위해 물의 흐름의 소용돌이 수를 형성하거나 변경할 수 있습니다. 또한 정상 및 비상 정지에 사용됩니다. 16개의 가이드 베인의 모양, 치수, 수량 및 위치는 허용된 모델 터빈과 유사하며, 작동 중 물의 흐름이 진동을 일으키지 않도록 해야 합니다. 가이드 베인의 간격 원의 직경은 860mm입니다. 가이드 베인은 완전 개방에서 무부하 개방에 가까운 범위 내에서 자체 폐쇄 경향의 유압 토크 성능을 갖습니다. 가이드 베인의 최대 개방은 일정 여유를 가져야 합니다. 각 가이드 베인에는 스톱 블록이 장착되어 있으며, 전단 핀이 파손되고 가이드 베인과 가이드 베인 레버 사이의 마찰 장치가 작동하지 않을 때 가이드 베인이 특정 범위 내에서 스윙하도록 제어할 수 있으며 다른 가이드 베인과 충돌하지 않습니다. 가이드 베인은 ZG230-450으로 만들어지며 교체 가능해야 합니다. 각 가이드 베인은 정밀하게 가공되며, 인접한 가이드 베인의 접촉선은 모든 가이드 베인이 닫힌 상태에서 완벽하게 접촉하여 물 누출을 줄이기 위해 마감 처리되어야 합니다. 가이드 베인 샤프트 및 분배기 샤프트의 베어링은 자체 윤활 슬라이딩 베어링이며, 베어링 슈는 강철 백 복합 재료를 채택합니다. 가이드 베인 레버 엔드 커버와 볼트를 사용하여 각 가이드 베인의 위치를 전면 커버와 후면 커버에 맞게 조정하고 유지합니다. 밀봉은 흐름을 차단하기 위해 상부 가이드 베인 샤프트에 위치합니다. 제어 링은 주강으로 전체적으로 만들어집니다. 원형 배선판은 제어 링의 외부 원주에 위치합니다. 제어 링은 충분한 강도와 강성을 가지며 서보 모터의 불균형 응력으로 인해 과도한 굽힘이 발생하지 않습니다.

4. 러너

러너는 터빈의 핵심이며, 물 에너지를 기계 에너지로 변환할 수 있습니다. 러너는 전체적으로 용접되며, 크라운, 밴드 및 블레이드는 캐비테이션 방지, 부식 방지 및 용접성이 뛰어난 스테인리스강 ZG0Cr13Ni4Mo로 만들어집니다. 크라운과 밴드는 물 누출을 줄이기 위해 갭형 밀봉을 채택합니다. 각 러너 블레이드의 모양은 표준 GB/T 10969 "수력 터빈의 수로 구성 요소 사양"에 따라 가공되어야 합니다. 러너는 특수 사양에 따라 용접 및 열처리되며, ASME 표준에 따라 비파괴 검사를 받습니다. 러너는 가공 후 정적 밸런스 테스트를 받습니다. 러너에 가해지는 물의 압력을 줄이기 위해 16개의 φ22 구멍이 러너 크라운에 위치합니다.

사양

우리를 선택하는 이유?

1. 20년 이상의 업계 경험, 매년 150개 이상의 장비 설치 및 시운전

2. 물에서 전선까지 수력 발전소에 대한 완전한 제안 제공

3. 프랑스, 일본, 미국, 남아프리카, 스리랑카, 이란, 동남아시아 등 풍부한 해외 발전소 프로젝트 수행 경험

4. 400V, 6.3KV 전압의 수력 발전기 설계 및 제조. 400V에서 1000kw 초과 용량

FAQ

1. 당신은 무역 회사입니까, 아니면 제조업체입니까?

저희는 20년 이상의 경험을 가진 수력 터빈 발전기 제조업체입니다. 저희 공장은 쓰촨에 있으며, 솽류 공항에 도착한 후 2시간 운전하면 됩니다. 저희 공장을 방문하시면 저희에 대해 더 많이 알게 되실 것입니다.

2. 어떤 종류의 수력 터빈을 선택해야 합니까?

솔루션을 찾기 위해 수두, 유량, 전압 레벨, 주파수, 계통 연계 또는 독립 운전, 자동화 레벨을 알아야 합니다.

3: 수력 발전소에 대한 EPC를 수행할 수 있습니까?

예, 장비를 설계, 생산 및 설치할 수 있으며, 장비 설치를 위해 기술자와 작업자를 파견합니다.
