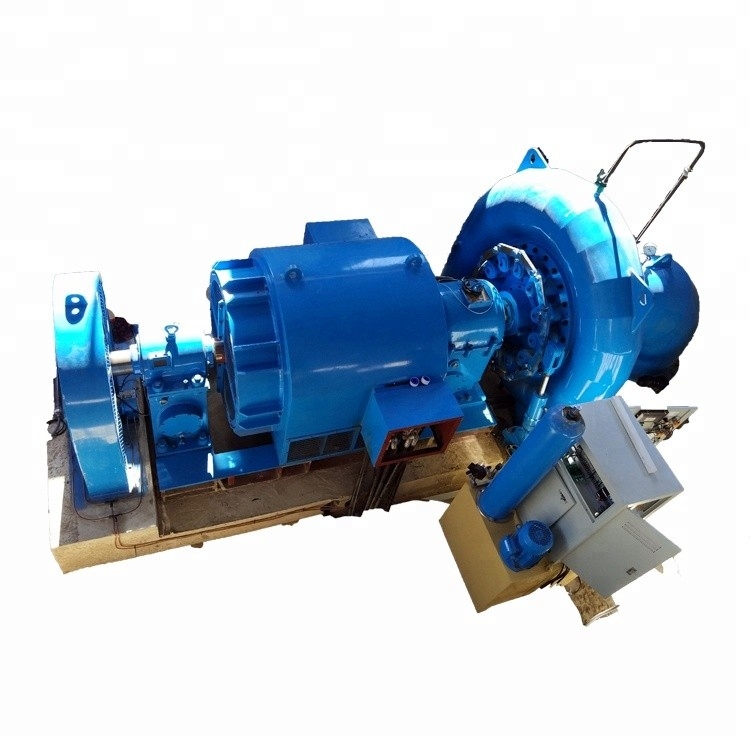

900 kw 프란시스 수력 발전 터빈 50m 수두 가변성의 압력

작은 하피피를 위한 900 kw 프란시스 수력 발전 터빈 물 터어빈과 60Hz 극소 수력전기 발전기

프랜시스 수차는 또한 혼류 수차와 가변성의 압력 터빈을 불렀고 낮고 중앙이고 높은 수두가 550m 일반적으로 15에 전방으로 25m에서 300m의 범위이면서 넓게 수력 발전 공장에서 사용됩니다. 그것은 다음과 같이 장점을 갖늡니다 : 안정적, 구조 계약으로 일하기. 모두, 우리가 만든 프란시스 물 터어빈의 대부분의 수입은 약 92% 내지 94.5%의 고효율과 함께 일할 것입니다.

프랜시스 수차는 머리들과 흐름의 넓은 범위에 대해 설계될 수 있습니다. 그들의 고효율과 함께, 이것은 세계에서 그들에게 가장 폭넓게 사용된 터빈을 만들어주었습니다. 펠턴 터빈과 달리, 프랜시스 수차는 완전히 늘 물바다를 이루는 것으로 전성기에 작동합니다. 공동화에 걸릴 경향을 감소시키면서, 터빈과 배출구 채널은 호수 또는 해수면 레벨 외부 보다 낮게 위치할 수 있습니다.

제한된 공익에 대한 홍야 발전 장비가 작은 유압 발생기 발전기 세트의 전문적 제조로서의 2003년인 5월에 설립됩니다.전체 회사 땅은 70000 평방미터, 건설 부품 35000 평방미터에 대한 것입니다. 직원은 200명의 근로자에 대한 것이며, 그것이 R&D 일부는 25%입니다.

우리는 20MW 하에 단위물방아 발전기 세트 용량으로 제조사 프랜시스 수차, 펠턴 터빈, 투르고 터빈, 카플란 수차, 동기 발전기, 조속기, 붓을 쓸 필요없는 자극 신경, 수력 하드웨어 기타 등등 할 수있.

지금까지, HPGE는 다음을 포함하는 서비스의 전체 범위를 커버하는 수력 발전소 해결책의 포괄적 범위를 제공합니다 : 작은 한국수력원자력 전력 프로젝트 컨설턴트 ; 사이트 관리 연구 ; 장비 설계 ; 수력 전기 장비 제작 ; 프로젝트 관리 ; 설치 유도 ; 위원회와 스타트 작동 ; 작동 유도 ; 수력 전기 장비 점검.

HPGE의 제품은 넓게 전면적인 중국에서 사용됩니다, 프랜시스 수차 발전기 세트, 발전기 세트 투르고 터빈, 펠턴 터빈 발전기 세트, 카플란 수차 발전기 세트, 중국의 20 지방 이상을 커버하는 지역과 러시아, 벨라루스, 칠면조, 알바니아, 베트남 인도네시아, 네팔, 라오스, 스리랑카, 쿠바와 브라질 등과 같은 또한 국제 시장을 포함하여 우리는 600 터빈 발전기 일련 이상을 가지고 300 수력 발전소 이상과 협력합니다.

터빈 구조와 주성분에 대한 간략한 소개

1. 물 유입구 부분

물 유입구 부분은 Z941H-10C-700 자동화된 문짝 밸브와 φ700 신축 이음쇠로 구성됩니다. 문짝 밸브는 필요가 멈출 때 정전기 물에서 단위를 마무리하는데 사용됩니다, 단위가 긴급과 터빈 배포자 파괴에 있을 때 그것은 또한 단위를 마무리하는데 사용되고 수류를 동적 물로 자릅니다. 신축 이음쇠는 사용되고 장착오차를 위해 배상과 편리하 제거합니달 때 유지. 배출 밸브는 신축 이음쇠의 바닥에 위치합니다.

2. 스파이럴 케이스

스파이럴 케이스는 그 안에서 고정안내깃을 갖추는 용접 결합 부분을 던지고 있습니다. 스파이럴 케이스는 주변을 따라 수류의 소용돌이의 수가 된 물과 안내 날개 장치와 러너로 정기적으로 흘러들기 위한 가이드 물을 만들 것입니다. 공기가 처음에 물을 충전할 때 공기를 다 써버리기 위해 밸브 의 위에 스파이럴 케이스를 완화한 것이와 함께 갖춥니다.

3. 터빈 배포자

그것은 안내 날개, 안내 날개 수단, 샤프트 슬리브, 표지, 뒷면 커버, 기타 등등으로 구성됩니다. 그것은 형성되거나 수상의 소용돌이의 수가 부하의 변화에 따라 터빈 유출량을 조정하기 위해 흘러나오는 것을 바꿀 수 있습니다. 그것은 정상적이고 긴급 정지에 또한 익숙해져 있습니다. 모양, 차원, 양과 12 안내 날개의 입장은 용인된 모델 터빈과 유사하고 수류가 작동 동안 진동을 야기시키지 않을 것이라는 것을 보증할 것입니다. 안내 날개의 간격 써클의 지름은 720 밀리미터입니다. 안내 날개는 가득 찬 개구에서부터 가까운 무부하 개방까지 더 레인지 이내에 자동 차단 추세의 수력 토크 성능을 가지고 있습니다. 안내 날개의 최대 개구는 어떤 수익을 가지고 있을 것입니다. 정지 블록은 각각 안내 날개에 대비해서 갖춥니다, 전단 핀이 깨질 때 안내 날개는 특정 범위에 의해서 선회하기 위해 제어될 수 있고 다른 안내 날개와 부딪치지 않을 것입니다. 안내 날개는 ZG06Cr13Ni4Mo로 만들어집니다, 그들이 교환할 수 있습니다. 각각 안내 날개는 정확히 기계화됩니다 ; 인접한 안내 날개의 접촉 선은 누수를 감소시키기 위해 폐쇄 상태 하에 모든 안내 날개의 완전 접촉을 보증하기 위해 완성될 것입니다. 가이드 날개 샤프트와 분배축을 위한 태도는 자체 윤활 미끄럼 베어링입니다 ; 베어링 슈는 철강 뒤로 복잡한 소재를 채택합니다. 표지와 뒷면 커버에 각각 안내 날개의 위치를 조정하고 유지하기 위해 가이드 베인 레버 끝 카버와 볼트를 사용하세요. 봉합은 흐름을 줄이기 위해 상위 가이드 날개 샤프트에 위치합니다. 제어링은 전체적으로 강철판에 의해 용접됩니다. 순환 이끈 레일과 윤활 처리 성능과 배선판은 제어링의 바닥 표면에 위치합니다. 제어링은 충분한 강도와 강성을 가지고 발생하지 않을 것입니다 서보 모터의 착란 스트레스 때문의 과다 벤딩.

4. 러너

크라운의 전체가 단결할 때 러너는 던져지고 용접되고 블레이드가 안티-캐비테이션, 반대 부식의 완벽한 공연을 가지고 있는 스테인레스 강 ZG06Cr13Ni4Mo로 만들어집니다고 용접 가능. 각각 동작장치의 날개의 형태는 수력 터빈의 수 통로 성분을 위한 표준 GB/T 10969 시방서에 따라 기계화될 것입니다. 러너는 용접되고 열기가 상대적 표준에 따라 비파괴 검사에 따른 특수 상술에 따라 다루었습니다. 러너는 기계화한 후 정적 밸런스 테스트의 대상입니다. 열 Φ24 구멍은 물에 의해 러너에 가해진 압력을 줄이기 위해 러너 크라운에 위치합니다.

5. 주축 서비스 봉합

주축 서비스 봉합은 표지를 통한 주축 통과에 위치하는 패킹 세트입니다. 서비스 봉합은 관찰하도록 쉬운 단순한 가까운, 감 마찰이고, 정비와 대체합니다. 주요한 것 포장과 접촉하여 샤프트로 미는 곳 스테인레스 강 곡면직경식기밀이 위치합니다. 포장은 강화된 PTFE, 감 마찰, 부식 방지로 만들어집니다.

6. 주축 부분

그것은 주축, 플라이휠, 기타 등등으로 구성됩니다. 수력 전력 생성 유니트의 이런 유형은 네개 받침대 건설을 채택합니다. 주축은 45# 품질 탄소 건설용 철강재로 만들어집니다. 조정될 때 디스크 타입 캐스트 플라이휠 과도 현상은 단위를 안정시킵니다. 교환할 수 있는 것 충족시키기 위해 주축과 러너를 편편한 키로 연결하세요. 터빈과 발전기를 용이한 설치를 위한 봄 연결기로 연결하세요.

7. 흡출관 집회

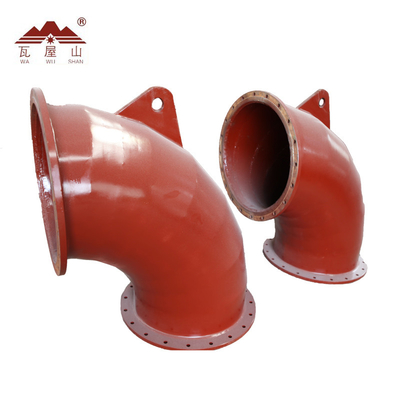

흡출관 집회는 공기 흡입 접속 배관, 흡출관 팔꿈치로 구성되고 흡출관 콘이 흡양고, 그것의 확산에 의한 러너 언론들에 있는 흐름의 재활용 주요 운동 에너지에 하부 스트림으로의 수류를 안내하고 수류의 위치 에너지를 이용합니다. 모든 플랜지 연결은 밀봉될 것입니다, 흡출관의 매립된 깊이가 30 센티미터 결코 흡출관에 들어가는 공기를 막기 위해서이지 않을 것입니다. 공기 흡입 장치 : 자연 공기는 터빈의 안정된 작동을 보증하기 위해 러너의 통과하여 흡출관의 꼭대기를 낮추기 위해 충전됩니달 때 부분 개방 하에 안내 날개.

8. 태도

전방 베어링은 광선이게 태어나기 위한 반경방향스러스트 미끄럼 베어링이고 축상의 부하입니다. 스러스트 디스크는 회전하고, 오일 이사회를 통한 오일 유로는 그리고 나서 냉각을 공급하고 베어링 슈와 공세 베어링 슈를 위해 기름을 칩니다. 냉각기는 온도를 감소시키는 것을 견디는 것의 바닥에 위치합니다. 냉각수는 청수 탱커에서 왔고 수압은 0.15 내지 0.2MPa입니다. 물 필터는 냉각 급수관에 위치합니다. 2개 온도계는 추력 슈와 베어링 슈의 온도를 관리하기 위한 전방 베어링에 위치합니다.

뒤 방향은 경하중을 지니기 위해 레이디얼 베어링입니다. 오일 디스크는 기름을 치기 위한 오일을 싣습니다. 한 온도계는 베어링 슈의 온도를 관리해서 위치합니다. 냉각 디바이스는 맨 아래 위치합니다.

급유를 지니는데 46# 터빈 오일을 사용하세요.

9. 서보 모터 집회

그것은 서보 모터, 포크와 제어링으로 구성됩니다.

주지사는 서보 모터, 포크를 통한 안내 날개의 개시와 그 로드 변화에 따른 제어링을 조정합니다.

10. 압력계와 진공 게이지

압력계는 스파이럴 케이스에서 압력을 관찰하기 위한 스파이럴 케이스에 위치합니다. 진공 게이지는 진공도를 관찰하기 위한 흡출관 팔꿈치에 위치합니다. 밸브는 마감 동안 압력계와 진공 게이지 배관에 설비되고 배관을 열 것입니다.

11. 정지 장치

그것은 2 수력 피스톤 유형 제동기를 채택합니다, 서비스 압력이 0.5~0.7 MPa입니다.

브레이크를 위한 수력 원리를 채택하세요. 윤활유통로 무계목 강관을 브레이크에게 제공하고 브레이크가 유닛을 막기 위해 플라이휠을 마찰시키도록 강요하세요. 작동 동안 오일 누출이 있다고 그것, 스패너에 의해 느슨한 견과류를 강화하거나, 밀봉재를 대체하는 것과 같은 것이 해결하기 위한 적절한 방법을 채택하는 경우에. 피스톤의 타격은 25 밀리미터입니다. 특유 속도가 30 %의 정격 속도 아래에 떨어질 때만 브레이크를 거는 것 채택하세요!

12. 주요 축밀봉 배수배관 : 주축 봉합으로부터의 누출수는 터빈에 위치한 검류계 파이프를 통하여 배수될 후, 강관을 설계하기 위해 배수하거나 강관을 통하여 잘 수집되는 것 사용자에 의해 준비합니다.

FAQ

Q1, 내가 어느 터빈을 선택하여야 합니까?

나에게 당신이 필요로 하는 수두, 흐름 속도, 주파수, 전체 전력을 말하세요

그리드에 또는 그리드 작동에서 떨어져, 전압, 우리가 해결책을 제시할 것입니다.

Q2, 당신의 공장은 모두에게 수력 생성 동안 장비를 제공할 수 있습니까?

예, 우리는 당신에게 터빈, 하이드로제너레이터, 압력 조정기, 터빈바퀴, 제어판, 트랜스, 모니터링 시스템과 많제공할 수 있습니다.

Q3, 수력 발전소를 위해 EPC도 그러하시겠습니까?

예, 우리는 측정, 디자인을 포함하여 턴-키이와 EPC 서비스를 제공할 수 있습니다, 제조업,, 작동하, 태도를 포함하는 터빈 / 발전기의 검사, 정비 러너 교체와 refurbishment/upgrade/improvement/repair/refurbishment를 제조한 건설이 부품과 핵심 부분에 대해서 밀봉합니다, 장비를 설치하기 위해 기술자들과 노동자들을 보낼 것입니다.

Q4, 당신의 회사가 무역 업체 또는 제조입니까?

우리는 수력 발전 터빈 발전기의 제조이고, 2013년에 국제 시장을 장려하기 시작했습니다. 우리의 공장이 쓰촨성에 위치하며, 그 곳에서 중국의 물 감독과 수력은 가장 개발됩니다. 중국에서 우리의 공장을 방문하기 위해 환영하세요.

Q5, 받아들일 수 있는 MOQ가 뭐입니까?

이 제품을 위해, 우리의 받아들일 수 있는 MOQ는 1개 세트입니다.

Q6, 오랫동안 배달 시간은 어떻습니까?

배달 시간은 당신이 구입하고 있는 모델에 따라 15 일에서 6개월까지 이릅니다.

Q7, 당신의 회사는 그 자체의 독립적 공식 사이트를 가지고 있습니까?

오브는 달리고 우리가 공식 사이트에 대한 회사와 제품에 관한 더 많은 정보를 볼 수 있습니다.
