상세 정보 |
|||
| 수두: | 98m | 수류: | 1.95m³/초 |
|---|---|---|---|
| 러너 재료: | 스테인리스 스틸 | 효율성: | 89%-95% |
| 용량: | 1500KW | 빈도: | 60Hz |
| 역율: | 0.8 | 정격효율: | 95% |
| 여기 모드: | 브러쉬 없는 것 | 색상: | 어두운 빨강색 |
| 강조하다: | 1500 kw 프란시스 수력 발전 터빈,붓을 쓸 필요가 없는 작은 물 터어빈 발전기,1500 kw 작은 수력발전기 |
||
제품 설명
1500kw 프랜시스 수력 터빈 미니 수력 발전소 미니 수력 발전소
프랜시스 터빈 또한 혼합 흐름 터빈 및 변압 터빈이라고도 하며, 25m 이상 550m에서 일반적으로 15m에서 300m까지의 낮은, 중간 및 높은 수력 발전소에 널리 사용됩니다.이 방법은 다음과 같은 장점이 있습니다.가장 중요한 것은 우리가 만든 프랜시스 수류 터빈은 92%에서 94.5% 정도의 높은 효율을 가지고 작동합니다.
프랜시스 터빈 은 다양한 헤드 와 흐름 에 맞게 설계 될 수 있다. 이 점 과 함께 높은 효율성 을 가지고 있어 세계에서 가장 널리 사용 되는 터빈 이 되었다.펠튼 터빈과는 달리, 프랜시스 터빈은 항상 물로 가득 차 있는 최고의 상태로 작동합니다.터빈과 출구 채널은 외부에 호수 또는 해수면보다 낮게 배치 될 수 있습니다, 캐비테이션의 경향을 줄입니다.
| - 아니 | ||
| 1 | 물 머리 | 98m |
| 2 | 물 흐름 | 1.95 m3/s |
| 3 | 용량 | 1500kw |
| 4 | 효율성 | 89%~95% |
| 5 | 빈도 | 50Hz/60Hz |
| 6 | 전력 요인 | 0.8 |
| 7 | 등급 효율성 | 95% |
| 8 | 흥분 모드 | 브러쉬 없는 것 |
| 9 | 색상 | 맞춤형 |
헝야 전력 생산 장비 유틸리티 리미티드, 미니 수압 발전기 발전기 세트의 전문 제조업체로 2003년 5월에 설립되었습니다.회사 토지의 전체 면적은 약 7만 평방 미터입니다., 건설 부분은 35000 평방 미터입니다. 직원은 약 200 노동자입니다, R & D 부분은 25%입니다.
우리는 프랜시스 터빈, 펠튼 터빈, 터고 터빈, 카플란 터빈, 동기 발전기, 속도 조절기, 붓 없는 자극기,20MW 이하의 단위 터빈 발전기 세트 용량의 수압 하드웨어 등.
현재까지 HPGE는 서비스의 전 범위를 포괄하는 수력 발전소 솔루션의 포괄적인 범위를 제공합니다.장비 설계수력 전력 장비 제조; 프로젝트 관리; 설치 지침; 시공 및 착공 운영; 운영 지침; 수력 전력 장비 유지 보수.

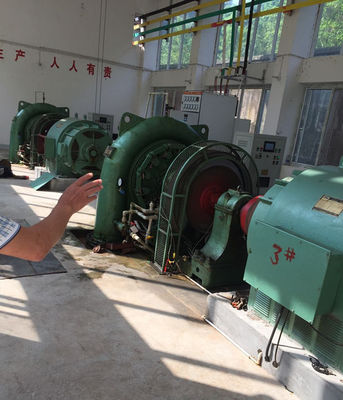

HPGE의 제품은 중국 전역에서 널리 사용되고 있습니다. 우리는 600개 이상의 터빈 발전기 세트를 가진 300개 이상의 수력 발전소와 협력하고 있습니다.터고 터빈 발전기 세트, 펠튼 터빈 발전기 세트, 카플란 터빈 발전기 세트, 중국의 20개 이상의 지방을 비롯해 러시아, 벨라루스, 터키, 알바니아, 베트남, 인도네시아와 같은 국제시장을네팔라오스, 스리랑카, 쿠바, 브라질 등
터빈 구조와 주요 구성 요소에 대한 간략한 소개

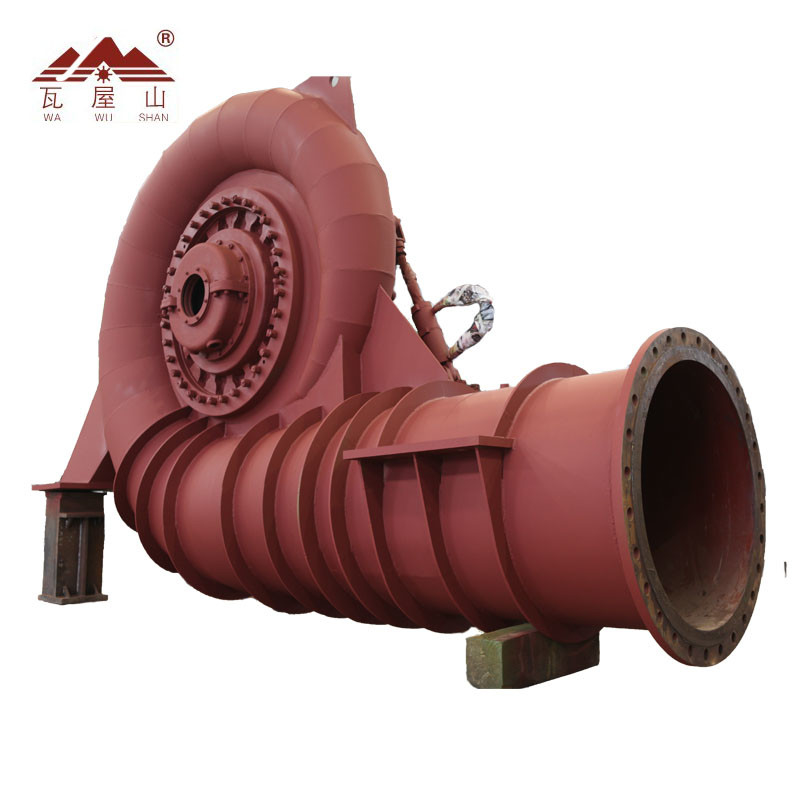

1- 스파이럴 케이스
나선 케이스는 고정 된 가이드 윙으로 장착 된 cast casting 용접 부분입니다.나선 케이스 수류의 회전 수수가 될 수 있도록 해야 하 고 수류를 유도 수류를 정기적으로 유도 잎 장치와 주위를 따라 러너로 흐른다그것은 처음에는 물을 채울 때 공기를 배기가스하는 나선 케이스의 위에 공기 구제 밸브를 갖추고 있습니다.
2터빈 배급기
가이드 밸브, 가이드 밸브 레버, 샤프트 수스, 앞 커버, 뒷 커버 등으로 구성됩니다.그것은 수류의 소용돌이 수를 형성하거나 변경할 수 있습니다그것은 또한 정상 및 비상 종료에 사용됩니다. 모양, 크기, 양 및 위치 12 가이드 윙은 승인 된 모델 터빈과 유사합니다.물 흐름이 작동 중에 진동을 일으키지 않도록 해야 합니다.. 안내 윙의 간격 원의 지름은 720 mm입니다. 안내 윙은 완전한 개방에서 거의 무부하 개방까지의 범위 내에서 자체 폐쇄 경향의 수압 토크 성능을 가지고 있습니다.가이드 블레인의 최대 열기는 특정 마진을 가져야 합니다.스톱 블록은 각 가이드 윙에 장착되어 있으며, 가이드 윙은 특정 범위로 흔들도록 제어 할 수 있으며, 셰어 핀이 깨지면 다른 가이드 윙과 충돌하지 않습니다.가이드 윙은 ZG06Cr13Ni4Mo로 만들어졌습니다., 그들은 상호 교환되어야 합니다. 각 안내 윙은 정확하게 가공됩니다.인접한 안내판의 접촉 선은 물 누출을 줄이기 위해 닫는 상태의 모든 안내판의 완벽한 접촉을 보장하도록 완료되어야 합니다.가이드 플레인 샤프트와 배급 샤프트의 베어링은 자기 윤활성 슬라이딩 베어링입니다. 베어링 신발은 철 뒷 복합 물질을 채택합니다.가이드 스윙 레버 끝 커버와 볼트를 사용 하 여 정렬 하 고 앞 커버와 뒷 커버에 각 가이드 스윙의 위치를 유지밀폐는 흐름을 잘라내기 위해 상부 가이드 윙 샤프트에 위치합니다. 제어 고리는 전체로 철판으로 용접됩니다.윤활성 성능을 가진 원형 안내 레일 및 배선 판은 제어 고리의 하단 표면에 위치합니다.제어 고리는 충분한 강도와 강도를 가지고 있으며, 서보 모터의 불균형 스트레스로 인해 과도한 구부러짐이 발생하지 않습니다.
3- 러너
러너는 전체로 주사 및 용접, 왕관, 밴드 및 블레이드는 반구조, 반성 및 용접의 완벽한 성능을 가진 스테인레스 스틸 ZG06Cr13Ni4Mo로 만들어집니다.각 러너 블레이드의 모양은 GB/T 10969 표준에 따라 가공되어야 합니다.론어는 특수 사양에 따라 용접되고 열 처리되며 상대 표준에 따라 파괴적이지 않은 검사를 받아야합니다.러너는 가공 후 정적 균형 테스트에 적용됩니다.10개의 Φ24 구멍이 러너 크라운에 위치하여 물의 압력을 줄이도록 한다.
4주축 봉쇄
주요 샤프트 서비스 밀폐는 포장 세트입니다. 주요 샤프트가 앞 커버를 통과하는 곳에 위치합니다. 서비스 밀폐는 가깝고 마찰 방지, 간단하고 관찰, 유지 보수 및 교체에 쉽습니다.스테인레스 스틸 착용 반지는 주축이 포장과 접촉하는 곳에 위치하고 있습니다포장재는 강화된 PTFE로 만들어졌습니다. 마찰 방지, 부식 방지.
5주축 부분
이 유형의 수압 전력 발생 단체는 4 개의 축구 구조를 채택합니다. 주축은 45 # 품질의 탄소 구조 강철으로 만들어집니다.디스크 타입 주사기 비행 휠 일시 조정 때 단위를 안정. 교환 가능한 것을 만족시키기 위해 평면 키로 주요 샤프트와 러너를 연결하십시오. 쉽게 설치하기 위해 스프링 커플러로 터빈과 발전기를 연결하십시오.
FAQ
Q1,어떤 터빈을 선택해야 할까요?
물의 수량, 흐름 속도, 주파수, 필요한 전력
, 전압, 전력망 또는 전력망 외부 운영, 우리는 해결책을 제안합니다.
Q2, 당신의 공장은 수력 발전에 필요한 모든 장비를 제공할 수 있습니까?
네, 우리는 터빈, 수력 발전기, 압력 조절기, 터빈 바퀴, 제어판, 트랜스포머, 모니터링 시스템 등을 제공할 수 있습니다.
Q3, 수력발전소에서 EPC를 할 수 있나요?
네, 우리는 TURN-KEY와 EPC 서비스를 제공 할 수 있습니다. 측정, 설계, 제조, 건설, 제조, 시공, 검사,유지보수 러너 교체 및 터빈/발전기 등 베어링의 리뉴얼/향상/향상/수리/리뉴얼부품과 핵심 부품에 대해 기술자와 노동자를 보내 장비 설치에 지원합니다.
Q4, 당신 회사 는 무역 회사 인가 제조 회사 인가?
우리는 수력 터빈 발전기 제조업체입니다. 그리고 2013년에 국제 시장에 진출하기 시작했습니다. 우리의 공장은 시추안에 위치하고 있습니다.중국의 수자원 및 수력 발전이 가장 발달한 지역중국에 있는 우리의 공장을 방문하는 것을 환영합니다.
Q5, 수용 가능한 MOQ는 무엇입니까?
이 제품, 우리의 허용 MOQ는 1 세트입니다.
Q6, 배송시간은 얼마인가요?
배송 기간은 구매 모델에 따라 15일에서 6개월 정도입니다.
