상세 정보 |
|||
러너: | 스테인리스 스틸 | 가이드 베인: | 스테인리스 스틸 |
---|---|---|---|
노즐: | 1 | 설계: | 수평 |
효율성: | 950.2% | 빈도: | 50Hz/60HZ |
회전: | 500 rpm | 수두: | 180m |
강조하다: | 50HZ 작은 펠턴 수력 발전 터빈,펠턴 수력 발전 터빈 180m,조롱 펠톤 휠 수력 전기 발생기에 |
제품 설명
작은 Hpp 수소 펠튼 터빈 물 머리에 대 한 180m 50HZ 띠에
1노즐 및 흐름 조절 장치 (사자)
노즐은 런너에 부착된 버킷이나 패니에 닿을 물의 운동 에너지를 증가시키기 위해 사용됩니다.
물 의 양 은 방울 에 부딪히는 물량 을 창 으로 제어 한다. 창 은 노즐 안 에 설치 되어 있으며, 달리기 선수 의 나루 에 부딪힐 물 의 흐름을 조절 한다.창을 포함하는 노즐은 아래 그림에서 표시됩니다..
창은 노즐에 있는 피침 모양의 바늘이다. 손바퀴 또는 자동으로 축 방향으로 작동된다.
창이 뒤로 움직일 때 물의 흐름이 증가하고 앞으로 밀릴 때 물의 흐름이 감소합니다.

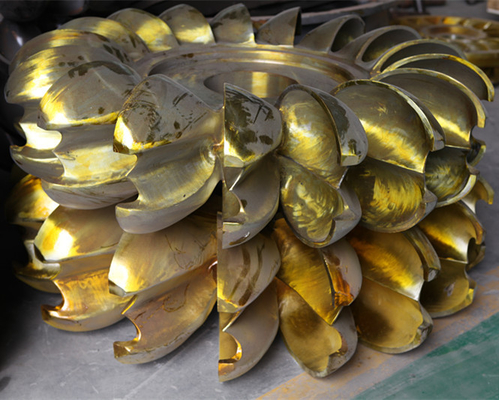

2러너와 버킷
러너 (runner) 는 터빈의 회전 부분이다. 주변에는 여러 개의 균일하게 떨어져 있는 버킷이 고정되어 있는 원형 디스크이다.
양배추는 두 개의 반구 모양의 그릇으로 만들어집니다. 각 양배추는 두 개의 반구 모양의 그릇 사이에는 스플리터라는 벽이 있습니다.
스플리터 (splitter) 는 배터에 닿는 물 제트를 두 개의 동등한 부분으로 나누고 물 제트는 배터의 바깥 가장자리에서 나오게 됩니다.
배트들은 물의 제트가 배트들을 타격하도록 설계되어 있으며, 160도에서 170도까지 기울여져 있습니다.
펠튼 터빈의 버킷은 합철, 합철, 청동 또는 스테인리스 스틸로 이루어져 있습니다.
3껍질
물의 스프링을 방지하고 경주 경로로 물을 배출하는 데 도움이 됩니다. 또한 어떤 사고가 발생할 경우 보호 역할을 합니다.
1000kw 펠튼 수력 터빈 발전기의 가우스를 만들기 위해 주사철 또는 가공 철판이 사용됩니다.
4제트기를 깨고
물의 제트가 완전히 닫히면 창을 앞쪽으로 밀어내면 주행자에게 물의 양이 0이 됩니다.하지만 여전히 달리기는 달리기의 관성 때문에 계속 움직입니다..
가능한 한 짧은 시간 내에 러너를 멈추기 위해 작은 노즐이 제공되며, 이는 잎의 뒷면에 물의 제트를 지시합니다.터빈의 러너를 중지하는 데 사용되는 이 물의 제트는 브레이킹 제트라고 합니다.
CJA237/475펠튼 터빈 발전기 | 발전기 | 단위 출력 (kw) | |||||
터빈 | |||||||
종류 | 물 머리 (m) | 배출량 (m3/s) | 출력 (kW) | 속도 (r/min) | 종류 | 용량 (kW) | |
CJA237/475-1*7 | 200 | 0.232 | 383.2 | 750 | SFW320-8/850 | 320 | 358.3 |
220 | 0.243 | 440.5 | SFW400-8/850 | 400 | 414.1 | ||
240 | 0.254 | 502 | SFW500-8/850 | 500 | 474.4 | ||
260 | 0.264 | 572 | 1000 | SFW500-6/850 | 500 | 540.5 | |
280 | 0.274 | 643.5 | SFW630-6/990 | 630 | 608.1 | ||
300 | 0.284 | 714.6 | SFW630-6/990 | 630 | 675.3 | ||
CJA237/475-W-90/1*4.5 | 275 | 0.086 | 176.3 | 750 | SFW160-8/650 | 160 | 162.9 |
300 | 0.0896 | 200.4 | SFW200-8/740 | 200 | 185.8 | ||
325 | 0.0932 | 225.8 | SFW200-8/740 | 200 | 209.3 | ||
350 | 0.0969 | 252.8 | SFW250-8/740 | 250 | 235.1 | ||
375 | 0.1005 | 279.8 | SFW250-8/740 | 250 | 260.2 | ||
400 | 0.103 | 309 | 1000 | SFW250-8/740 | 250 | 287.4 | |
425 | 0.1077 | 341.3 | SFW320-6/740 | 320 | 320.1 | ||
450 | 0.1098 | 368.4 | SFW320-6/740 | 320 | 345.5 | ||
500 | 0.119 | 496 | SFW500-6/850 | 500 | 456 | ||
600 | 0.131 | 650 | SFW630-6/990 | 630 | 610 | ||
700 | 0.141 | 823 | SFW800-6/990 | 800 | 770 | ||
CJA237/475-W-90/1*7 | 260 | 0.261 | 572 | 750 | SFW500-8/850 | 500 | 526 |
280 | 0.271 | 636 | SFW630-8/990 | 630 | 585 | ||
300 | 0.28 | 700 | SFW630-8/990 | 630 | 651 | ||
320 | 0.289 | 766 | SFW800-8/990 | 800 | 712 | ||
340 | 0.298 | 834 | SFW800-8/990 | 800 | 775 | ||
360 | 0.307 | 899 | SFW800-8/990 | 800 | 836 | ||
380 | 0.315 | 968 | SFW1000-8/1180 | 1000 | 900 | ||
400 | 0.327 | 1093 | 1000 | SFW1000-6/1180 | 1000 | 1021.9 | |
420 | 0.335 | 1159 | SFW1000-6/1180 | 1000 | 1189 | ||
440 | 0.343 | 1287 | SFW1250-6/1180 | 1250 | 1203.3 | ||
460 | 0.351 | 1382 | SFW1250-6/1180 | 1250 | 1292.2 | ||
480 | 0.359 | 1476 | SFW1250-6/1180 | 1250 | 1380.1 | ||
500 | 0.366 | 1567 | SFW1600-6/1180 | 1600 | 1465.1 |
호냐 전력 생산 장비 유틸리티 리미티드, 물 터빈 발전기 세트의 전문 제조업체로 2003년 5월에 설립되었습니다.이 회사는 와우산과 에메이산이 둘러싸고 있는 멋진 곳에 위치하고 있습니다., 많은 유명한 풍경 장소와 함께 폐쇄 된 장소 레산 거대 불교. 전체 회사 토지는 약 70000 평방 미터, 건설 부분은 35000 평방 미터입니다. 직원은 약 200 노동자입니다.,연구개발 부문은 25%입니다.
현재까지 HPGE는 서비스의 전 범위를 포괄하는 수력 발전소 솔루션의 포괄적인 범위를 제공합니다.장비 설계수력 전력 장비 제조; 프로젝트 관리; 설치 지침; 시공 및 착공 운영; 운영 지침; 수력 전력 장비 유지 보수.
HPGE의 제품은 중국 전역에서 널리 사용되고 있습니다. 우리는 600개 이상의 터빈 발전기 세트를 가진 300개 이상의 수력 발전소와 협력하고 있습니다.터고 터빈 발전기 세트, 펠튼 터빈 발전기 세트, 카플란 터빈 발전기 세트, 중국의 20개 이상의 지방을 비롯해 러시아, 벨라루스, 터키, 알바니아, 베트남, 인도네시아와 같은 국제시장을네팔라오스, 스리랑카, 쿠바, 브라질 등
