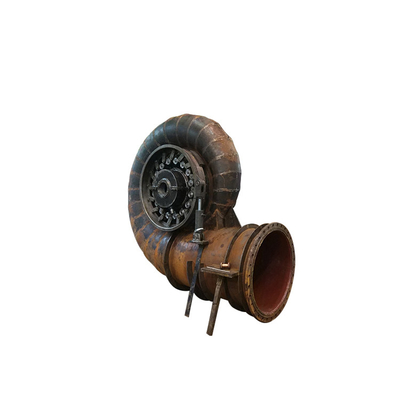

작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈

작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈

제품 상세 정보:

원래 장소: 사천성
브랜드 이름: Wawushan
인증: ISO9000
모델 번호: HLA-063

결제 및 배송 조건:

최소 주문 수량: 1
가격: negotiable
포장 세부 사항: 합판
배달 시간: 150 작업 일수
지불 조건: 전신환
공급 능력: 1개 세트 4-5 달
최고의 가격 접촉

상세 정보

수두: 70 M 수류: 0.91m3/s
러너 재료: 스테인레스 강 효율: 92.6 %
능력: 500 kw 주파수: 60HZ
역율: 0.81 정격효율: 93%
강조하다:

5Mw 프란시스 수력 발전 터빈

,

프란시스 수력 발전 터빈 70m 머리

,

5Mw 물 터어빈 시스템

제품 설명

작은 동력실 수두 70m을 위한 5 Mw 프란시스 수력 발전 터빈





프랜시스 수차 수두 25m - 550m
프란시스 주성분 와권 차실, 스테이 베인, 안내 날개, 러너, 흡출관
러너 재료 스테인레스 강 ZG0Cr13Ni4Mo
레이 아웃 패턴 수평선상이거나 수직입니다
생성기 단열재 F/F
물 터어빈 효율 92% - 94%
발생 효율 93% - 96%
발전기 전압 400V, 800V, 6300V, 10500V
터빈 밸브 나비형 밸브, 문짝 밸브, 볼 밸브
원산지 메이샨, 중국
브랜드 볼오네르기
선적항 상하이, 중국



작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈 0





작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈 1



작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈 2





작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈 3



원래 프랜시스 수차는 나아지기 위해 가끔 변경되었고 그것의 효율적으로 그리고 오늘, 한 효율적으로 93% 이상의 도달되었습니다. 프랜시스 수차는 다재다능한 1이고, 전방으로 25m부터 550m까지 머리들의 베리 와이드 범위를 연구할 수 있습니다. 이것은 물이 러너 안으로 고압에 허용되고 압력 에너지가 구부러진 날개 위에서 트라프링 때 물의 반응 때문에, 기계적 에너지로 변환되는 터빈의 레악틴 종류입니다. 압력안에서로서 터빈은 다릅니다, 프랜시스 수차가 또한 가변성의 압력 터빈으로 불립니다.



A978 프란시스 물 터어빈 M 우라이팁레하라크테리스틱 곡선



러너 형태는 더 헤드, 출력과 터빈의 비속도에 의존합니다. 러너 베인 수는 머리, 출력과 러너의 회전 속도에 달려 있습니다. 그것은 10에서 20까지 다양할 수 있습니다. 이 수는 안내 날개의 수 이하일 수 있습니다. 압력 하에 물이 러너들을 우회하고 래버린스 링이라고 불리는 직접적으로 안내 날개부터 흡출관, 밀봉 링까지 그것의 방법을 발견하는 것을 예방하는 것 밴드에 바깥 면 위의 러너의 출구에 마련됩니다.

작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈 4

작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈 5

작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈 6





작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈 7

작은 동력실 70m 수두를 위한 5Mw 프란시스 수력 발전 터빈 8
