750kW 펠튼 마이크로 수력 발전기 90m 물 머리 94% 효율성

750kw 수력 발전기 마이크로 물 수력 펠튼 터빈 물 머리 90m

난소개 H수압 펠튼 터빈

임팩트 수압 터빈은 작동하는 제트 중심선이 러너 피치 원과 접하며, 러너 블레이드는 이중 그릇 모양의 버킷의 일련으로 구성됩니다.주축의 배열에 따라, 그것은 두 가지 종류의 수평 축과 수직 축으로 나뉘어, 어떤 종류의 러너가 항상 대기 중에 있는지 상관없이.이 유형의 터빈은 높은 헤드 및 작은 흐름 수력 발전소에 적합합니다..

1노즐 및 흐름 조절 장치 (사자)
노즐은 런너에 부착된 버킷이나 패니에 닿을 물의 운동 에너지를 증가시키기 위해 사용됩니다.
물 의 양 은 방울 에 부딪히는 물량 을 창 으로 제어 한다. 창 은 노즐 안 에 설치 되어 있으며, 달리기 선수 의 발판 에 부딪히는 물 의 흐름을 조절 한다.창을 포함하는 노즐은 아래 그림에서 표시됩니다..
창은 노즐에 있는 피침 모양의 바늘이다. 수동 바퀴 또는 자동으로 축 방향으로 작동된다.
창이 뒤로 움직일 때 물의 흐름이 증가하고 앞으로 밀릴 때 물의 흐름이 감소합니다.

2러너와 버킷
러너 (runner) 는 터빈의 회전하는 부분이다. 주변에는 여러 개의 평평하게 떨어져 있는 버킷이 고정되어 있는 원형 디스크이다.
양배추는 두 개의 반구 모양의 그릇으로 만들어집니다. 각 양배추는 두 개의 반구 모양의 그릇 사이에는 스플리터라는 벽이 있습니다.
스플리터 (splitter) 는 배터에 닿는 물 제트를 두 개의 동등한 부분으로 나누고 배터의 바깥 가장자리에서 물 제트가 나오게 됩니다.
배트들은 물의 제트가 배트들을 타격하도록 설계되어 있으며, 160도에서 170도까지 기울여집니다.
펠튼 터빈의 버킷은 합철, 합철, 청동 또는 스테인리스 스틸로 이루어져 있습니다.

3껍데기
물의 스프링을 방지하고 경주 경로로 물을 배출하는 데 도움이 됩니다. 또한 어떤 사고가 발생할 경우 보호 역할을 합니다.
1000kw 펠튼 수력 터빈 발전기의 가우스를 만들기 위해 주사철 또는 가공 철판이 사용됩니다.

4제트기를 깨고
물의 제트가 완전히 닫히면 창을 앞쪽으로 밀어주면 주행자에게 물의 양이 0이 됩니다.하지만 여전히 달리기는 달리기의 관성 때문에 계속 움직입니다..
가능한 한 짧은 시간 내에 러너를 멈추기 위해 작은 노즐이 제공되며, 이는 잎의 뒷면에 물의 제트를 지시합니다.터빈의 러너를 중지하는 데 사용되는 이 물의 제트는 브레이킹 제트라고 합니다.

개요

1, 터빈 끝에서 볼 때 회전 방향. 시계 방향으로
2, 노즐 수 Z=2
3, 노즐 닫는 시간 = 20S ~ 30S
4반사기의 반응 시간 = 3S ~ 5S
5러너
(1) 재료 0Cr13Ni5Mo;
(2) 버킷 18번 번호
(3) 공정 처리 인블록 발사 + 기계 + 닦기
6주 셰프트
(1) 재료 20SiMn 발전기와 공유 샤프트
7괄호
(1) 종류 용접 부품
(2) 재료 Q235

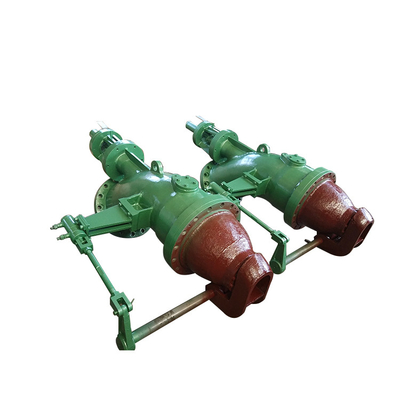

8노즐
(1) 타입 수압 압력 작동
(2) 재료 02Cr13;
(3) 2번

사양

왜 우릴 선택했지?

1- 산업 경험 20 년 이상, 매년 150 개 이상의 장비를 설치

2- 물에서 유선까지의 수력발전소의 완전한 제안을 제공

3프랑스, 일본, 미국, 남아프리카 공화국, 스리랑카, 이란, 동남아시아와 같은 풍부한 해외 발전소 프로젝트 실행 경험

4400V 전압의 수력 발전기 설계 및 제조6.3KV, 400V에서 1000kw를 초과하는 전력

FAQ

1당신은 무역 회사인가 제조 회사인가?

우리는 20년 이상의 경험을 가진 수력 터빈 발전기 제조업체입니다. 우리 공장은 시추안에 있습니다.우리 공장을 방문하면 우리에 대해 더 많이 알 수 있습니다..

2어떤 물 터빈을 선택해야 할까요?

우리는 물 머리, 흐름 속도, 전압 수준, 주파수, 온그리드 또는 오프그리드 실행, 자동화 수준을 알고

3: 수력발전소의 EPC를 할 수 있나요?

예, 우리는 설비를 설계, 생산 및 설치할 수 있습니다, 우리는 기술자와 노동자를 보내 장비 설치할 것입니다.

호냐 전력 생산 장비 유틸리티 리미티드, 물 터빈 발전기 세트의 전문 제조업체로 2003년 5월에 설립되었습니다.이 회사는 와우산과 에메이산에 둘러싸인 훌륭한 곳에 위치하고 있습니다., 많은 유명한 풍경 장소와 함께 폐쇄 된 장소 레산 거대 불교. 전체 회사 토지는 약 70000 평방 미터, 건설 부분은 35000 평방 미터입니다. 직원은 약 200 노동자입니다.,연구개발 부문은 25%입니다.

우리는 제조 공정에 100 세트 이상의 기계를 얻을 수 있습니다. 가공 기계와 테스트 기계를 포함하여. 우리는 제조 프랜시스 터빈, 펠튼 터빈, 터고 터빈,동시 발전기, 속도 조절기, 브러쉬리스 자극기, 수압 하드웨어 등 20MW 이하의 단위 터빈 발전기 세트 용량.

회사는 11 특허와 공식 기관에서 많은 상을 얻을, 우리는 또한 QMS ISO9001 (2008) 의 인증서를 얻을.우리 회사는 시추안 대학과 좋은 기술 개발 협력을 얻습니다., Xihua 대학과 시추안 지방 기계 R & D 연구. 우리는 DEC와 같은 몇몇 유명한 물 터빈 발전기 제조업체의 하청업자입니다: 춘천 물 터빈 워크스 코, LTD, 등

우리는 대학과 계약자로부터 좋은 기술 지원을 받으며 강력한 기술 기술과 풍부한 프로젝트 경험으로 더 나은 제조업체를 만들 수 있습니다.

현재까지 HPGE는 서비스의 전 범위를 포괄하는 수력 발전소 솔루션의 포괄적인 범위를 제공합니다.장비 설계수력 전력 장비 제조; 프로젝트 관리; 설치 지침; 시공 및 착공 운영; 운영 지침; 수력 전력 장비 유지 보수.

HPGE의 제품은 중국 전역에서 널리 사용되고 있습니다. 우리는 600개 이상의 터빈 발전기 세트를 가진 300개 이상의 수력 발전소와 협력하고 있습니다.터고 터빈 발전기 세트, 펠튼 터빈 발전기 세트, 카플란 터빈 발전기 세트, 중국의 20개 이상의 지방을 비롯해 러시아, 벨라루스, 터키, 알바니아, 베트남, 인도네시아와 같은 국제시장을네팔라오스, 스리랑카, 쿠바, 브라질 등
