상세 정보 |
|||
| 기계 종류: | 프랜시스 수차 | 러너 재료: | 스테인리스 스틸 |
|---|---|---|---|
| 레이 아웃 패턴: | 수평식 | 가이드 베인: | 스테인리스 스틸 |
| 러너 직경: | 1.15m | 효율성: | 91.4% |
| 수두: | 88m | 유량계: | 2.9m3 |
| 강조하다: | 88m 머리 수평선상 수력 발전 터빈,2000KW 프란시스 수평선상 수력 발전 터빈,88m 머리 강 수력 전기 발생기 |
||
제품 설명

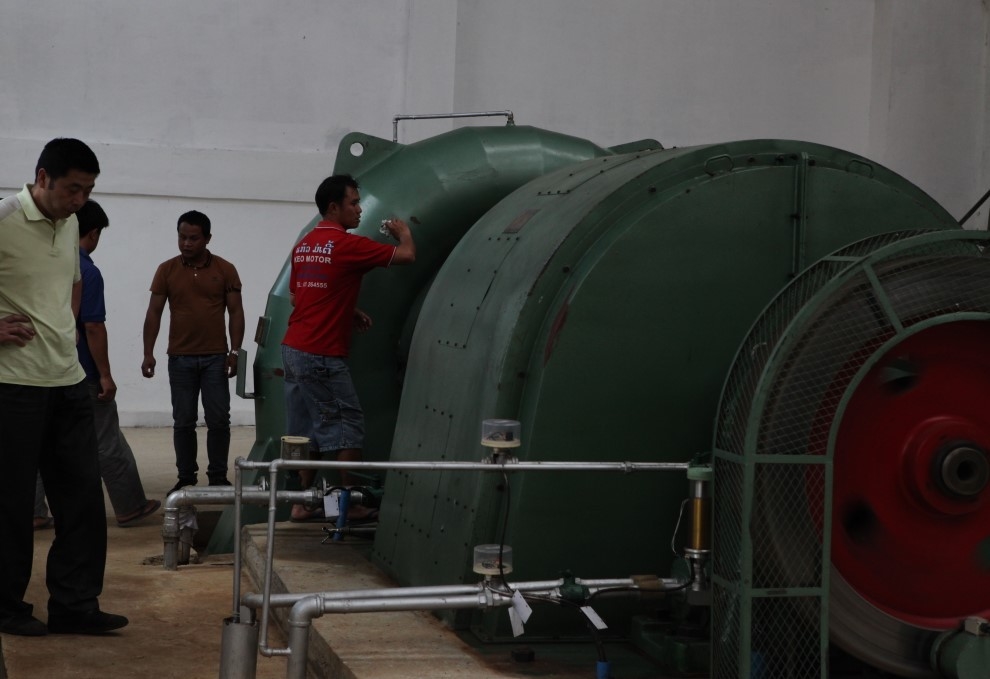

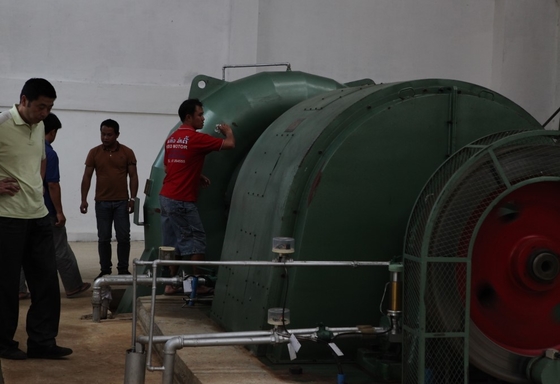

2000kW 수력 발전소용 전기용 수력 터빈
전반적인 설명
사양
| 이름 | 2000kW의 물 터빈 발전기 |
| 물 머리 | 88m |
| 러너 지름 | 2.90m |
| 용량 | 2000KW |
| 빈도 | 50HZ |
| 발전기 전압 | 400V |
| 레이아웃 패턴 | 수평 |
| 재료 (날개) | 스테인리스 스틸 ZG0Cr13Ni4Mo |
| 흥분 | 브러쉬 없는 것 |
| 발전기 단열 | F/F |
| 수명 | 30~50년 |
1물 입구 부품
물 입구 부품은 연결 파이프, 터빈 입구 밸브 및 팽창 관절으로 구성됩니다. 터빈 입구 밸브는 정적 물에서 장치를 닫기 위해 사용됩니다.그것은 또한 단위를 닫고 단위가 비상 상태에서 터빈 배급기가 고장 났을 때 동적 물의 물 흐름을 차단하는 데 사용됩니다.확장 관절은 설치 오류를 보완하고 유지 보수의 편의를 위해 사용됩니다. 물 배수 밸브는 바닥에 위치합니다.연결 파이프의 한쪽 끝은 터빈 입구 밸브와 연결되어 있습니다다른 끝은 발전소의 파이프에 연결됩니다 (현장 용접).
2나선형 케이스
나선 케이스는 고정 된 가이드 쉐인으로 장착 된 용접 부분입니다.나선 케이스 수류의 회전 수수가 될 수 있도록 해야 하 고 수류를 유도 수류를 정기적으로 유도 잎 장치와 주위를 따라 러너로 흐른다그것은 처음에는 물을 채울 때 공기를 배기가스하는 나선 케이스의 꼭대기에 공기 구제 밸브가 장착되어 있습니다.
3러너
러너는 터빈의 심장입니다. 그것은 기계 에너지로 물 에너지를 전송 할 수 있습니다. 러너 전체로 용접, 왕관,띠와 잎은 스테인리스 스틸 ZG0Cr13Ni4Mo로 만들어져 있으며,, 반성식 및 용접성. 왕자와 밴드는 물 누출을 줄이기 위해 틈형 밀폐를 채택합니다.각 러너 블레이드의 모양은 GB/T 10969 표준 "하이드라울릭 터빈의 물 통행 부품에 대한 사양"에 따라 가공되어야 합니다.론어는 특수 사양에 따라 용접되고 열 처리되며 ASME 표준에 따라 파괴적이지 않은 검사를 받아야합니다.러너는 가공 후 정적 균형 테스트에 적용됩니다.16개의 φ22 구멍은 물의 압력을 줄이기 위해 러너 크라운드에 위치한다.
4주축 부분
이 유형의 수압 전력 발생 단체는 4 개의 축구 구조를 채택합니다. 주축은 45 # 품질의 탄소 구조 강철으로 만들어집니다.디스크 타입 주사기 비행 휠 일시 조정 때 단위를 안정. 교환 가능한 것을 만족시키기 위해 평면 키로 주축과 러너를 연결하십시오. 쉽게 설치하기 위해 스프링 커플러로 터빈과 발전기를 연결하십시오.
5주 셰프트 서비스 밀폐
주요 샤프트 서비스 밀폐는 포장 세트입니다. 주요 샤프트가 앞 커버를 통과하는 곳에 위치합니다. 서비스 밀폐는 가깝고 마찰 방지, 간단하고 관찰, 유지 보수 및 교체에 쉽습니다.스테인레스 스틸 샤프트 장갑은 주 샤프트는 포장과 접촉하는 위치에 위치합니다포장재는 강화된 PTFE로 만들어졌습니다. 마찰 방지, 부식 방지.
6펌프 조립
드래프트 튜브 조립은 확산 튜브, 드래프트 튜브 팔꿈치와 드래프트 튜브 코너로 구성됩니다. 하류로 물 흐름을 안내하고 흡수 높이에서 물 흐름을위한 잠재적 에너지를 사용합니다.주류의 주요 운동 에너지를 주류 출구에서 유포하여 재활용합니다.모든 연결 플랜지는 밀폐되어야 하며, 수축관의 침수 깊이는 수축관으로 공기가 들어가는 것을 막기 위해 40cm 이하가 아니어야 한다.천연 공기는 부분 열기 아래 가이드 윙 때 터빈의 안정적인 작동을 보장하기 위해 확산 파이프의 꼭대기를 통해 러너의 아래로 채워집니다..
7. 세르보 모터 조립
세르보모터, 포크, 귀 핀으로 이루어져 있습니다.
가버너 가이드 래인 개척을 조정합니다. 세르보 모터, 포크, 귀 핀 및 제어 링을 통해 부하의 변화에 따라.
8압력 측정기 및 진공 측정기
압력 측정기는 나선 케이스의 압력을 관측하기 위해 나선 케이스에 위치하고 있습니다. 진공 측정기는 배포 파이프에 위치하고 있습니다.콕은 압력 측정기 및 진공 측정기 파이프에 장착되어 파이프를 닫고 열어야 합니다..
9제동장치
2개의 기압 피스톤 브레이크를 채택하고 있으며, 서비스 압력은 0.5~0.7MPa이다.
브레이크에 대한 공기 원리를 채택. 브레이크에 매듭없는 철강 파이프를 통해 압력 소스를 공급, 브레이크 플레이트를 밀어 플라이 휠을 마르고 유닛을 중지합니다.가동 중 공기 누출이 발생하면, 용이한 견과류를 잠금쇠로 꽉 잡아 또는 밀폐 소재를 교체하는 것과 같은 적절한 방법을 채택합니다.단위 속도 가속률의 30% 이하로 떨어질 때만 브레이킹을 한다.!
1프로젝트의 패키지
a. 제출된 문서의 확인
b. 기관에 의한 문서의 청취
c. 계약 체결
2엔지니어링 설계
a. 요청 또는 Runh Power의 추천 또는 위원장의 요청에 따라 전체 장비 세트의 선택.
b. 발전소 매개 변수 내의 전체 레이아웃 및 모든 하위 시스템의 설계.
c. 프로젝트에 참여하는 인력의 선택
d. 기술적 해결책의 검토 및 승인을 위해 위원장에게 제출.
3장비 구매 및 운송
a. 터보 제너레이터 세트 및 그 보조 시스템 (보일러, 응축수 수집기, 디에어레이터, 고압 및 저압 슈퍼 히터, 전력 분배 시스템 등)
b. 프로젝트의 모든 건설 재료, 도구, 예비 부품 및 기타 필수품
4건설업
a. 발전소의 매개 변수 내의 모든 건설 공사
5운영 및 유지보수
a. 발전소 운영 (기술 자문)
b. 정기적인 유지보수 및 검사
c. 발전소 직원을 위한 기술 교육 프로그램
d. 일반 수리
6설치 및 테스트
a. Runh Power에서 제공하는 모든 시스템 및 장비에 대한 설치 및 테스트
b. 발전소의 모든 시스템의 설치, 시험 및 시험 운영
c. 전력 발전소의 설치, 시험 및 시범 운영
7부품 공급
a. 예비 부품 및 다른 소비품의 장기 공급.
왜 우릴 선택했지?
1- 산업 경험 20 년 이상, 매년 150 개 이상의 장비를 설치
2- 물에서 유선까지의 수력발전소의 완전한 제안을 제공
3프랑스, 일본, 미국, 남아프리카 공화국, 스리랑카, 이란, 동남아시아와 같은 풍부한 해외 발전소 프로젝트 실행 경험
4400V 전압의 수력 발전기 설계 및 제조6.3KV, 400V에서 1000kw를 초과하는 전력
FAQ
1당신은 무역회사인가요?
우리는 20년 이상의 경험을 가진 수력 터빈 발전기 제조업체입니다. 우리 공장은 시추안에 있습니다.우리 공장을 방문하면 우리에 대해 더 많이 알 수 있습니다..
2어떤 물 터빈을 선택해야 할까요?
우리는 물 머리, 흐름 속도, 전압 수준, 주파수, 온그리드 또는 오프그리드 실행, 자동화 수준을 알고
3: 수력발전소의 EPC를 할 수 있나요?
예, 우리는 설비를 설계, 생산 및 설치할 수 있습니다, 우리는 기술자와 노동자를 보내 장비 설치할 것입니다.
