수력 발전 공장을 위한 100kW-200kW 작은 카플란 수차 스테인레스 강

100kW~200kW 작은 수력 전기 에스형 카플란 수차 작은 물 터어빈

카플란 수차는 낮은 물높이 3-45 미터에, 그리고 정상적으로 고정깃과 조정 가능한 블레이드 터빈으로 나뉘어지는 어떤 큰 흐름으로 일종의 터빈 정장입니다. 다음을 포함하는 주성분 : 러너와 초안 콘, 물 챔버, 안내 날개, 태도와 주축. 스파이럴 케이스는 강철 같거나 분명할 수 있습니다. 우리가 제조할 수 있는 회전바퀴직경은 정격 출력 50Kw 내지 20Mw로, 80 센티미터부터 4 미터 까지입니다.

터빈 장치는 정상적으로 선굴 배열입니다. 생성기는 똑같거나 다른 샤프트로 설비했고,와 함께 어쨌든, 그들이 똑같은 회전 속도를 공유할 것입니다. 특별히 요구되면, 속도증가 기어는 작게 발전기 크기 기 위해 터빈과 발전기 사이에 설비될 수 있습니다.

Ø 적당한 수두 : 3-45m ;

Ø 출력 범위 : 100Kw -30Mw ;

Ø 회전바퀴직경 : 80 센티미터 -400cm ;

Ø 러너 재료 : 스테인레스 강 ;

Ø 배치 유형 : 수직 ;

펠턴 터빈은 1000 미터에 그리고 어떤 작은 흐름으로 머리 100을 급수하기 위해 적합합니다. 그것 수 있었고 수직과 수평선상의 배치, 1부터 6까지 노즐 갯수. 넓은 흐름 고효율 지역의 특징과 펠턴 터빈. 그것은 10%의 정격유량으로 터빈을 시작할 수 있습니다. 1 또는 2 노즐과 펠턴 터빈은 보통 수평선상의 배치를 채택하지만, 그러나 다중노즐 펠턴 터빈이 수직 배치를 채택합니다. 펠턴 터빈 단위는 거칠게 전세계적으로 산악 영역에서 사용되고 잘 그것의 단순 구조, 최소의 투자, 고효율과 믿을 만한 긴 서비스 라이프로 알려집니다.

Ø 적당한 수두 : 80-1000m ;

Ø 출력 범위 : 50Kw -20Mw ;

Ø 회전바퀴직경 : 55 센티미터 -230cm ;

Ø 러너 재료 : 던져집니다거나 만들어진 스테인레스 강 ;

Ø 배치 유형 : 수직이고 수평선상입니다 ;

Ø 노즐 갯수 : 1-6;

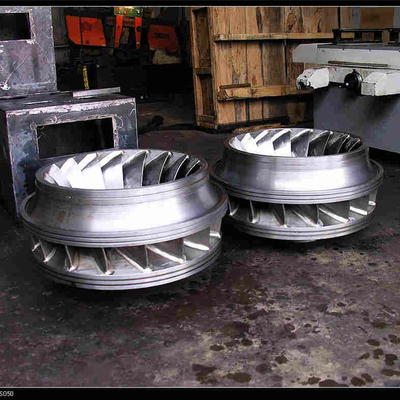

프랜시스 수차는 수두 20-300meters에 그리고 어떤 적당한 흐름으로 일종의 터빈 정장입니다.

그것은 수직이고 수평선상의 배치로 분할될 수 있었습니다. 프랜시스 수차는 고효율, 작은 사이즈와 믿을 만한 구조라는 유리한 입장에 있습니다.

수평방향 샤프트로, 수평선상 프랜시스 수차 유닛은 2 또는 3가지 지원일 수 있었습니다. 그것이 정상적으로 한이지 계단 배열입니다. 단순 구조, 더 쉬운 유지 관리.

선굴로, 수직 프랑시스 터빈 유닛, 금속 스파이럴 케이스 또는 분명한 스파이럴 케이스. 1000 밀리미터 보다 더 큰 회전바퀴직경에 대한 정장이 조절 안내 날개와 스테이 링 기타 등등 부분으로 있습니다. 우리의 엔지니어는 당신의 한국수력원자력 전력 프로젝트를 위해 가장 적당한 프랜시스 수차를 선택할 것입니다.

Ø 적당한 수두 : 20-300m ;

Ø 출력 범위 : 50Kw -50Mw ;

Ø 회전바퀴직경 : 35 센티미터 -250cm ;

Ø 러너 재료 : 스테인레스 강 ;

Ø 배치 유형 : 수직이고 수평선상입니다 ;

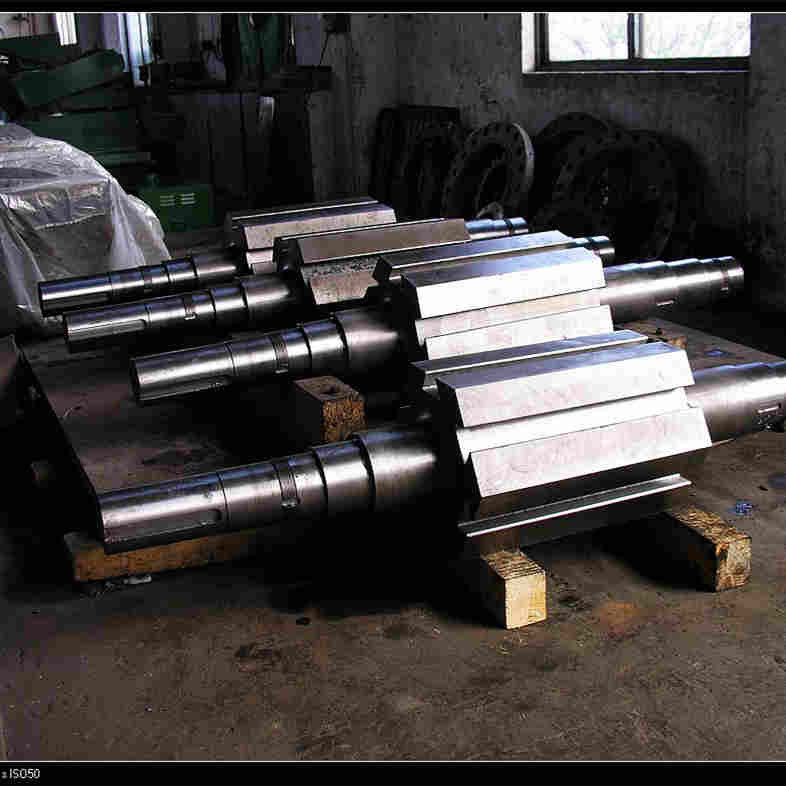

수력 발전 터빈 발전기는 수력 발전 터빈에 의해 직접적으로 또는 간접적으로 운전됩니다. 회전 속도는 수평 및 수직 배열로, 1500r/min 이하입니다. 붓을 쓸 필요가 없고 정적 실리콘 타입과 여기 모드. 고정자, 회전자, 기본 구조, 태도, 자극 모터 또는 수집 벨소리를 포함하는 성분. 400V부터 13.8KV와 주파수까지 콘센트 전압은 50Hz 또는 60Hz, 50Kw부터 50Mw까지 출력일 수 있었습니다. 우리의 생성기는 고효율, 믿을 만한, 제조이고 시험 모두가 관련된 ＩＥＣ 규격을 따릅니다.

Ø 주파수 : 50 또는 60Hz ;

Ø 전압 범위 : 0.38-13.8KV ;

Ø 배열 : 수직이고 수평선상입니다 ;

Ø 속도 범위 : 93.75-1500r / Ｍ ;

Ø 역율 : 0.8 - 1; 0.8 - 1;

Ø 절연 계급 : F/F ;

Ø 출력 범위 : 50Kw- 50Mw
