상세 정보 |
|||
| 달리는 사람: | 스테인레스 강 | 가이드 베인: | 스테인레스 강 |
|---|---|---|---|
| 노즐: | 단일 | 형세: | 수평식 |
| 효율: | 96.3.0% | 주파수: | 50HZ/60HZ |
| 회전: | 750RPM | 수두: | 100m |
| 수류: | 0.76 m3/s | ||
| 강조하다: | 750RPM 펠턴 수력전기 생성기,펠턴 수력 발전 터빈 600 kw,펠턴 터빈 발전기 100m |
||
제품 설명

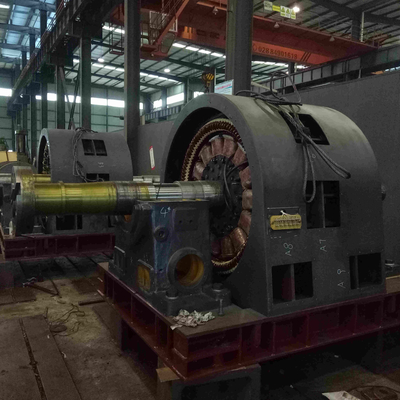

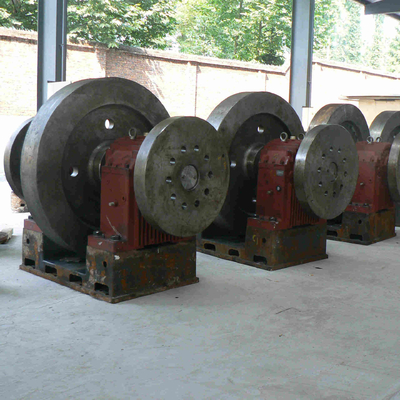

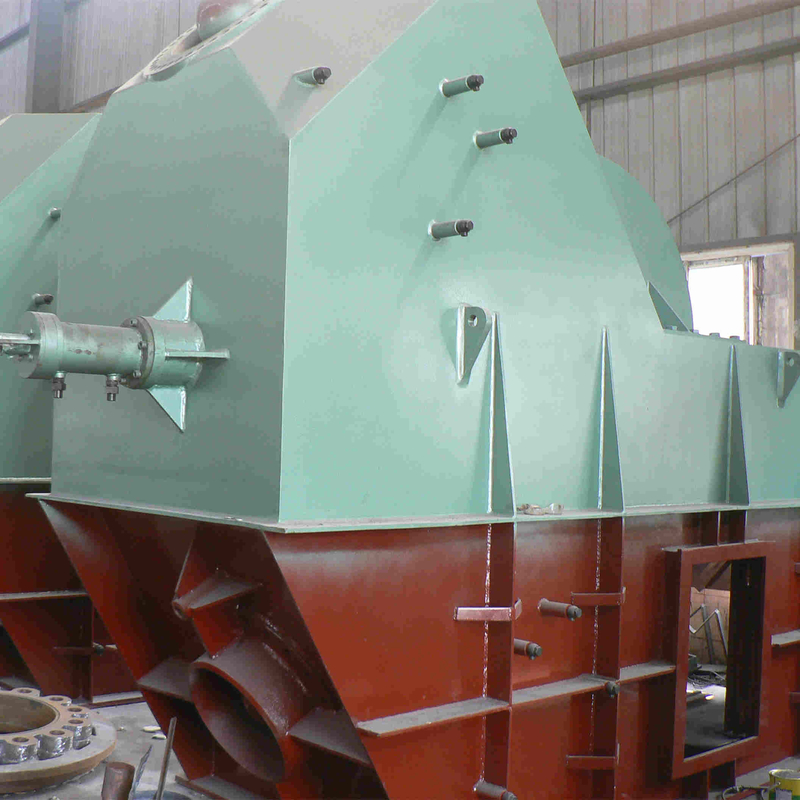

펠턴 수력전기 발전기 600 kw 수두 94% 효율
도입 수력 펠턴 터빈
영향 수력 터빈은 분사 심묵으로 일하는 그가 주자 비치원과 접촉한 일종의 수력 원동력이고 동작장치의 날개가 일련의 두배 사발형 버킷으로 구성됩니다. 약간 러너가 항상 환경에 위치하는 것은 무엇이든지, 주축의 배열에 따르면, 그것은 2 종류의 수평방향 샤프트와 선굴로 분할됩니다. 터빈의 이런 유형은 높은 헤드와 미소 유동 수력 발전소에 적합합니다.
러너와 버킷
러너는 터빈의 회전부입니다. 그것은 고르게 간격을 둔 수많은 버킷이 고쳐지는 주변에 원형 디스크입니다.
버킷은 반구상 사발이 하나로 합친 2에 의해 만들어집니다. 각각 버킷은 분배기라고 불리는 중간에 두 반구상 사발을 벽을 있습니다.
분배기는 양동이를 2 동등부분에 찔러 물의 제트를 분리하고 물의 제트가 양동이의 외부 가장자리로 됩니다.
양동이는 물의 제트가 양동이를 친다고 이와 같은 방식으로 설계되고, 160 도 내지 170 도를 통하여 굴절시킵니다.
펠턴 터빈의 버킷은 무쇠, 주강 브론즈 또는 스테인레스 강으로 구성됩니다.
브레이킹 분사
물의 제트가 추진함으로써 완전히 마무리될 때 러너를 강타하는 물의 양 보다 전방향에서 창은 제로가 됩니다. 그러나 여전히 러너는 러너의 불활동으로 인해 이동하는 것을 계속합니다.
최단 가능 시간에 러너를 막기 위해 어느 것이 베인의 뒤에 물의 제트를 지시하는 작은 노즐이 제공됩니다. 터빈의 러너를 막는데 사용된 바다의 이 제트는 제트를 깨 불립니다.
| CJA237/475 펠턴 터빈 제너레이터 장치 | 생성기 | 장치 출력 (kw) | |||||
| 터빈 | |||||||
| 타입 | 물 머리(m) | 방출 (m3/s) | 출력(KW) | 속도 (r/min) | 타입 | 능력 (kw) | |
| CJA237/475-1*7 | 200 | 0.232 | 383.2 | 750 | SFW320-8/850 | 320 | 358.3 |
| 220 | 0.243 | 440.5 | SFW400-8/850 | 400 | 414.1 | ||
| 240 | 0.254 | 502 | SFW500-8/850 | 500 | 474.4 | ||
| 260 | 0.264 | 572 | 1000 | SFW500-6/850 | 500 | 540.5 | |
| 280 | 0.274 | 643.5 | SFW630-6/990 | 630 | 608.1 | ||
| 300 | 0.284 | 714.6 | SFW630-6/990 | 630 | 675.3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0.086 | 176.3 | 750 | SFW160-8/650 | 160 | 162.9 |
| 300 | 0.0896 | 200.4 | SFW200-8/740 | 200 | 185.8 | ||
| 325 | 0.0932 | 225.8 | SFW200-8/740 | 200 | 209.3 | ||
| 350 | 0.0969 | 252.8 | SFW250-8/740 | 250 | 235.1 | ||
| 375 | 0.1005 | 279.8 | SFW250-8/740 | 250 | 260.2 | ||
| 400 | 0.103 | 309 | 1000 | SFW250-8/740 | 250 | 287.4 | |
| 425 | 0.1077 | 341.3 | SFW320-6/740 | 320 | 320.1 | ||
| 450 | 0.1098 | 368.4 | SFW320-6/740 | 320 | 345.5 | ||
| 500 | 0.119 | 496 | SFW500-6/850 | 500 | 456 | ||
| 600 | 0.131 | 650 | SFW630-6/990 | 630 | 610 | ||
| 700 | 0.141 | 823 | SFW800-6/990 | 800 | 770 | ||
| CJA237/475-W-90/1*7 | 260 | 0.261 | 572 | 750 | SFW500-8/850 | 500 | 526 |
| 280 | 0.271 | 636 | SFW630-8/990 | 630 | 585 | ||
| 300 | 0.28 | 700 | SFW630-8/990 | 630 | 651 | ||
| 320 | 0.289 | 766 | SFW800-8/990 | 800 | 712 | ||
| 340 | 0.298 | 834 | SFW800-8/990 | 800 | 775 | ||
| 360 | 0.307 | 899 | SFW800-8/990 | 800 | 836 | ||
| 380 | 0.315 | 968 | SFW1000-8/1180 | 1000 | 900 | ||
| 400 | 0.327 | 1093 | 1000 | SFW1000-6/1180 | 1000 | 1021.9 | |
| 420 | 0.335 | 1159 | SFW1000-6/1180 | 1000 | 1189 | ||
| 440 | 0.343 | 1287 | SFW1250-6/1180 | 1250 | 1203.3 | ||
| 460 | 0.351 | 1382 | SFW1250-6/1180 | 1250 | 1292.2 | ||
| 480 | 0.359 | 1476 | SFW1250-6/1180 | 1250 | 1380.1 | ||
| 500 | 0.366 | 1567 | SFW1600-6/1180 | 1600 | 1465.1 | ||
상술
| 이름 | 750 kw 펠턴 수력 전기 터빈 발전기 |
| 수두 | 100 Ｍ |
| 회전바퀴직경 | 0.65m |
| 능력 | 600KW |
| 주파수 | 50HZ |
| 발전기 전압 | 400V |
| 레이 아웃 패턴 | 수직 |
| 재료(블레이드) | 스테인레스 강 ZG0Cr13Ni4Mo |
| 자극 | 붓을 쓸 필요가 없습니다 |
| 생성기 단열재 | F/F |
| 수명 | 50년 |
우리를 선택합니까?
1. 20년의 산업 경험 보다 더 , 150 장비 매년 이상을 위탁하는 것 설치하세요
2. 물부터 전선까지 수력 발전소를 위한 완전한 제안을 제공하세요
3. 프랑스, 일본, 미국, 남아프리카 공화국, 스리랑카, 이란, 동남 아시아와 같은 풍부한 외국 열강 플랜트·프로젝트 구현 경험
4. 전압 400V,6.3KV와 한국수력원자력 전력 발전소로 설계하고 제조하세요 . 능력은 400V와 1000 kw를 초과합니다
FAQ
1.당신은 무역 업체 또는 제조입니까?
우리는 20 이상년의 경험과 수력 발전 터빈 발전기 제조업입니다, 우리의 공장이 당신이 우리에 대하여 더 알 것이라고 당신이 스황리오 공항에 도달하고 우리의 공장을 방문한 후에 운전한 데 2 시간이 필요할 사천성에 있습니다.
2.내가 어떤 종류의 물 터어빈을 선택하여야 합니까?
우리는 해결책을 수행하기 위해 당신으로부터 수두, 흐름 속도, 전압 레벨, 주파수, 온-그리드 또는 송배전망 밖 운영, 자동화 수준을 알 필요가 있습니다
3 : 수력 발전소를 위해 EPC도 그러하시겠습니까?
예, 우리는 장비를 설계하고 생산하고 설치할 수 있습니다, 장비를 설치하기 위해 공학자와 근로자들을 급파할 것입니다.
제한된 공익에 대한 홍야 발전 장비가 물 터어빈 발전기 세트의 전문적 제조로서의 2003년인 5월에 설립됩니다. 회사는 와우 탑재와 엠에이, 러산 대불과 같은 많은 유명한 명승과 가까운 장소에 둘러싸인 좋은 장소에 위치합니다. 전체 회사 땅은 70000 평방미터, 건설 부품 35000 평방미터에 대한 것입니다. 직원은 200명의 근로자에 대한 것이며, 그것이 R&D 일부는 25%입니다.
우리는 가공기와 시험 기계를 포함하는 제조사 공정을 위한 100대 세트 기계 이상을 얻습니다. 우리는 20MW 하에 단위물방아 발전기 세트 용량으로 제조사 프랜시스 수차, 펠턴 터빈, 투르고 터빈, 카플란 수차, 동기 발전기, 조속기, 붓을 쓸 필요없는 자극 신경, 수력 하드웨어 기타 등등 할 수있.
회사는 직무 권한으로부터 11건 특허와 많은 상을 얻습니다, 우리가 또한 QMS ISO9001 (2008년)의 인증서를 얻습니다.우리의 회사는 쓰촨 대학교, 시화 대학과 사천성 지방 기계 R&D와 좋은 기술적이고 개발 협조가 연구하게 합니다. 우리는 덱과 같은 약간의 유명한 물 터어빈 발전기 제조사의 하청계약자입니다 : 초칭 물 터어빈 작업 주식회사, 등.
우리는 강한 기술 기능과 부유한 프로젝트 경험으로 우리 더 좋은 제조를 가능하게 하는 대학과 계약으로부터 좋은 기술 지원을 얻습니다.
지금까지, HPGE는 다음을 포함하는 서비스의 전체 범위를 커버하는 수력 발전소 해결책의 포괄적 범위를 제공합니다 : 작은 한국수력원자력 전력 프로젝트 컨설턴트 ; 사이트 관리 연구 ; 장비 설계 ; 수력 전기 장비 제작 ; 프로젝트 관리 ; 설치 유도 ; 위원회와 스타트 작동 ; 작동 유도 ; 수력 전기 장비 점검.
HPGE의 제품은 넓게 전면적인 중국에서 사용됩니다, 프랜시스 수차 발전기 세트, 발전기 세트 투르고 터빈, 펠턴 터빈 발전기 세트, 카플란 수차 발전기 세트, 중국의 20 지방 이상을 커버하는 지역과 러시아, 벨라루스, 칠면조, 알바니아, 베트남 인도네시아, 네팔, 라오스, 스리랑카, 쿠바와 브라질 등과 같은 또한 국제 시장을 포함하여 우리는 600 터빈 발전기 일련 이상을 가지고 300 수력 발전소 이상과 협력합니다.
