상세 정보 |
|||
| 러너: | 스테인레스 강 | 안내 날개: | 스테인레스 강 |
|---|---|---|---|
| 노즐: | 단일 | 설계: | 수평식 |
| 효율: | 91.0% | 회전바퀴직경: | 0.6m |
| 회전: | 500rpm | 전압: | 400v |
| 강조하다: | 수직 펠턴 물 터어빈 발전기,500 kw 펠턴 물 터어빈 발전기,500 kw 펠턴 극소 수력전기 생성기 |
||
제품 설명

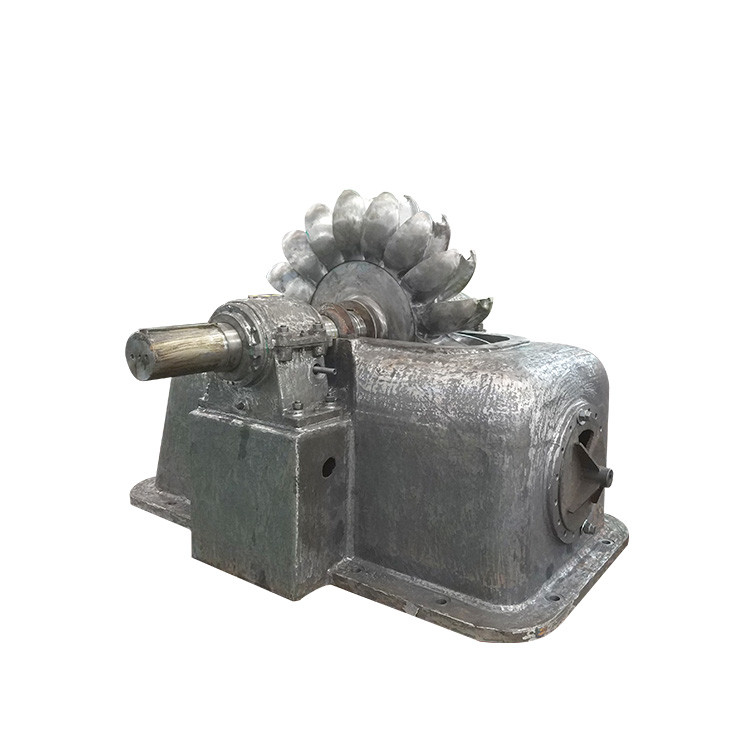

극소 수력 발전소를 위한 수직 500 kw 펠턴 한국수력원자력 터빈 발전기
개관
1. 노즐과 유동 조절하는 배치 (창)
노즐은 러너에 붙어 있는 양동이 또는 베인을 강타할 물의 운동 에너지를 늘리는데 사용됩니다.
양동이를 강타하는 수분량은 창에 의해 제어됩니다. 창은 노즐의 내부에 장착되고, 물의 흐름을 조절합니다 그것은 러너의 베인에 울릴 것입니다. 창을 포함하는 노즐은 아래 주어진 형태에 나타납니다.
창은 노즐에 원추형 바늘 현재입니다. 그것은 손조작-핸들에 의해 또는 자동적으로 축방향에서 운영됩니다.
창이 있을 때 물의 유속이 증가하고 그것이 계속 추진할 때 물의 유속이 감소하는 것을 뒤로 제의하세요.
2. 러너와 버킷
버킷과 러너는 아래 주어진 형태에 나타납니다.
러너는 터빈의 회전부입니다. 그것은 고르게 간격을 둔 수많은 버킷이 고쳐지는 주변에 원형 디스크입니다.
버킷은 반구상 사발이 하나로 합친 2에 의해 만들어집니다. 각각 버킷은 분배기라고 불리는 중간에 두 반구상 사발을 벽을 있습니다.
분배기는 양동이를 2 동등부분에 찔러 물의 제트를 분리하고 물의 제트가 양동이의 외부 가장자리로 됩니다.
양동이는 물의 제트가 양동이를 친다고 이와 같은 방식으로 설계되고, 160 도 내지 170 도를 통하여 굴절시킵니다.
펠턴 터빈의 버킷은 무쇠, 주강 브론즈 또는 스테인레스 강으로 구성됩니다.
3. 케이스에 넣는 것 :
이 터빈의 외부 커버링은 케이스로 불립니다. 케이스와 펠턴 터빈은 아래 주어진 형태에 나타납니다.
4. 브레이킹 분사
물의 제트가 추진함으로써 완전히 마무리될 때 러너를 강타하는 물의 양 보다 전방향에서 창은 제로가 됩니다. 그러나 여전히 러너는 러너의 불활동으로 인해 이동하는 것을 계속합니다.
상술
| 이름 | 500 kw 펠턴 수력전기 터빈 발전기 |
| 수두 | 115m |
| 회전바퀴직경 | 0.55m |
| 능력 | 500KW |
| 주파수 | 50HZ |
| 발전기 전압 | 400V |
| 레이 아웃 패턴 | 수직 |
| 재료(블레이드) | 스테인레스 강 ZG0Cr13Ni4Mo |
| 자극 | 붓을 쓸 필요가 없습니다 |
| 생성기 단열재 | F/F |
| 수명 | 50년 |
우리를 선택합니까?
1. 20년의 산업 경험 보다 더 , 150 장비 매년 이상을 위탁하는 것 설치하세요
2. 물부터 전선까지 수력 발전소를 위한 완전한 제안을 제공하세요
3. 프랑스, 일본, 미국, 남아프리카 공화국, 스리랑카, 이란, 동남 아시아와 같은 풍부한 외국 열강 플랜트·프로젝트 구현 경험
4. 전압 400V,6.3KV와 한국수력원자력 전력 발전소로 설계하고 제조하세요 . 능력은 400V와 1000 kw를 초과합니다
FAQ
1.당신은 무역 업체 또는 제조입니까?
우리는 20 이상년의 경험과 수력 발전 터빈 발전기 제조업입니다, 우리의 공장이 당신이 우리에 대하여 더 알 것이라고 당신이 스황리오 공항에 도달하고 우리의 공장을 방문한 후에 운전한 데 2 시간이 필요할 사천성에 있습니다.
2.내가 어떤 종류의 물 터어빈을 선택하여야 합니까?
우리는 해결책을 수행하기 위해 당신으로부터 수두, 흐름 속도, 전압 레벨, 주파수, 온-그리드 또는 송배전망 밖 운영, 자동화 수준을 알 필요가 있습니다
3 : 수력 발전소를 위한 EPC도 그러하시겠습니까?
예, 우리는 장비를 설계하고 생산하고 설치할 수 있습니다, 장비를 설치하기 위해 공학자와 근로자들을 급파할 것입니다.
