상세 정보 |
|||
| 가이드 베인: | 스테인레스 강 | 노즐: | 1 |
|---|---|---|---|
| 효율: | 97.3 % | 주파수: | 60Hz |
| 회전: | 1500 RPM | 수두: | 180m |
| 이름: | 펠턴 수차 발전기 | 특징: | 높은 speed\HIgh 강도 |
| 강조하다: | 펠턴 수력 발전 터빈 750 kw,펠턴 양수차 터빈 550Kw,SS 펠턴 수력 발전 터빈 |
||
제품 설명

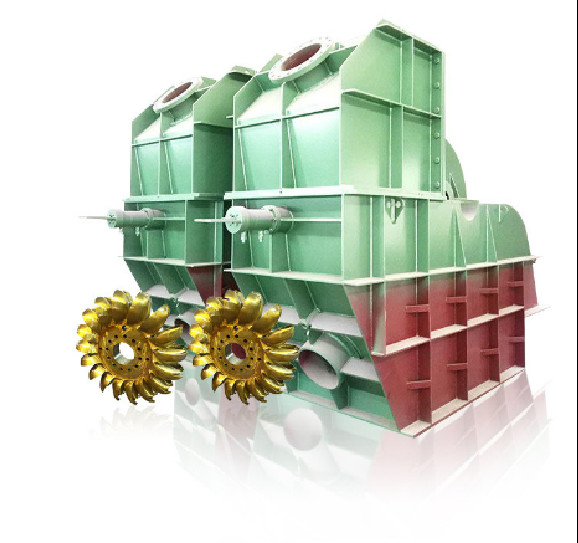

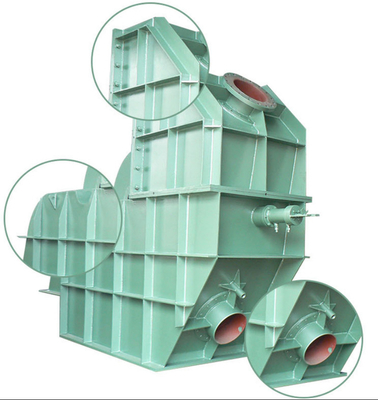

수력전기 펠턴 터빈 550Kw 750 kw
러너와 버킷
러너는 터빈의 회전부입니다. 그것은 수많은 고르게 멍해진 버킷이 그것의 주변의 둘레에 고정된 채로 디스크입니다.
버킷은 함께 참여된 두개의 반구상 사발로부터 만들어집니다. 각각 버킷은 다이버터라고 불리는 두개의 반구상 사발 사이의 벽을 가지고 있습니다.
분배기는 2 동등부분 안으로 양동이를 폭격한 물의 제트를 분리하고 물의 제트가 양동이의 외부 가장자리로부터 밖으로 보내집니다.
양동이는 양동이를 폭격한 물의 흐름이 160에서 170도 굴절시키는 그러한 방법으로 설계됩니다.
펠턴 터빈의 블레이드는 무쇠, 주강, 브론즈 또는 스테인레스 강으로 만들어집니다.
브레이킹 분사
수류가 창을 추진함으로써 완전히 차단될 때, 러너를 폭격한 물의 양은 제로가 됩니다. 그러나 러너는 계속 러너의 불활동으로 인해 이동합니다.
최단 가능 시간에 러너들을 막기 위해, 블레이드의 후방에 물을 지시하면서, 작은 노즐은 제공됩니다. 터빈바퀴를 막는데 사용된 워터 제트는 파괴 제트로 불립니다.
| CJA237/475 펠턴 터빈 제너레이터 장치 | 생성기 | 장치 출력 (kw) | |||||
| 터빈 | |||||||
| 타입 | 물 머리(m) | 방출 (m3/s) | 출력(KW) | 속도 (r/min) | 타입 | 능력 (kw) | |
| CJA237/475-1*7 | 200 | 0.232 | 383.2 | 750 | SFW320-8/850 | 320 | 358.3 |
| 220 | 0.243 | 440.5 | SFW400-8/850 | 400 | 414.1 | ||
| 240 | 0.254 | 502 | SFW500-8/850 | 500 | 474.4 | ||
| 260 | 0.264 | 572 | 1000 | SFW500-6/850 | 500 | 540.5 | |
| 280 | 0.274 | 643.5 | SFW630-6/990 | 630 | 608.1 | ||
| 300 | 0.284 | 714.6 | SFW630-6/990 | 630 | 675.3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0.086 | 176.3 | 750 | SFW160-8/650 | 160 | 162.9 |
| 300 | 0.0896 | 200.4 | SFW200-8/740 | 200 | 185.8 | ||
| 325 | 0.0932 | 225.8 | SFW200-8/740 | 200 | 209.3 | ||
| 350 | 0.0969 | 252.8 | SFW250-8/740 | 250 | 235.1 | ||
| 375 | 0.1005 | 279.8 | SFW250-8/740 | 250 | 260.2 | ||
| 400 | 0.103 | 309 | 1000 | SFW250-8/740 | 250 | 287.4 | |
| 425 | 0.1077 | 341.3 | SFW320-6/740 | 320 | 320.1 | ||
| 450 | 0.1098 | 368.4 | SFW320-6/740 | 320 | 345.5 | ||
| 500 | 0.119 | 496 | SFW500-6/850 | 500 | 456 | ||
| 600 | 0.131 | 650 | SFW630-6/990 | 630 | 610 | ||
| 700 | 0.141 | 823 | SFW800-6/990 | 800 | 770 | ||
| CJA237/475-W-90/1*7 | 260 | 0.261 | 572 | 750 | SFW500-8/850 | 500 | 526 |
| 280 | 0.271 | 636 | SFW630-8/990 | 630 | 585 | ||
| 300 | 0.28 | 700 | SFW630-8/990 | 630 | 651 | ||
| 320 | 0.289 | 766 | SFW800-8/990 | 800 | 712 | ||
| 340 | 0.298 | 834 | SFW800-8/990 | 800 | 775 | ||
| 360 | 0.307 | 899 | SFW800-8/990 | 800 | 836 | ||
| 380 | 0.315 | 968 | SFW1000-8/1180 | 1000 | 900 | ||
| 400 | 0.327 | 1093 | 1000 | SFW1000-6/1180 | 1000 | 1021.9 | |
| 420 | 0.335 | 1159 | SFW1000-6/1180 | 1000 | 1189 | ||
| 440 | 0.343 | 1287 | SFW1250-6/1180 | 1250 | 1203.3 | ||
| 460 | 0.351 | 1382 | SFW1250-6/1180 | 1250 | 1292.2 | ||
| 480 | 0.359 | 1476 | SFW1250-6/1180 | 1250 | 1380.1 | ||
| 500 | 0.366 | 1567 | SFW1600-6/1180 | 1600 | 1465.1 | ||
우리를 선택합니까?
1. 20년의 산업 경험 보다 더 , 150 장비 매년 이상을 위탁하는 것 설치하세요
2. 물부터 전선까지 수력 발전소를 위한 완전한 제안을 제공하세요
3. 프랑스, 일본, 미국, 남아프리카 공화국, 스리랑카, 이란, 동남 아시아와 같은 풍부한 외국 열강 플랜트·프로젝트 구현 경험
4. 전압 400V,6.3KV와 한국수력원자력 전력 발전소로 설계하고 제조하세요 . 능력은 400V와 1000 kw를 초과합니다
회사는 직무 권한으로부터 11건 특허와 많은 상을 얻습니다, 우리가 또한 QMS ISO9001 (2008년)의 인증서를 얻습니다.우리의 회사는 쓰촨 대학교, 시화 대학과 사천성 지방 기계 R&D와 좋은 기술적이고 개발 협조가 연구하게 합니다. 우리는 덱과 같은 약간의 유명한 물 터어빈 발전기 제조사의 하청계약자입니다 : 초칭 물 터어빈 작업 주식회사, 등.
우리는 강한 기술 기능과 부유한 프로젝트 경험으로 우리 더 좋은 제조를 가능하게 하는 대학과 계약으로부터 좋은 기술 지원을 얻습니다.
