상세 정보 |
|||
| 달리는 사람: | 스테인레스 강 | 가이드 베인: | 스테인레스 강 |
|---|---|---|---|
| 노즐: | 1 | 효율: | 92.50% |
| 주파수: | 50HZ | 회전: | 5000RPM |
| 수두: | 100 Ｍ | ||
| 강조하다: | 수직 펠턴 수력 발전 터빈,50HZ 펠턴 수력 발전 터빈,100m 머리 펠턴 수력전기 생성기 |
||
제품 설명
조롱 5000RPM 위의 수직 100m 머리 펠턴 수력 발전 터빈 50HZ
1. 노즐과 흐름 조정 장치 (창)
노즐은 러너에 붙어 있는 베인 또는 블레이드를 때릴 수류의 운동 에너지를 늘리는데 사용됩니다.
양동이를 폭격한 물의 양은 창에 의해 제어됩니다. 창은 동작장치의 날개를 때릴 물의 흐름을 조절하기 위해 노즐 안에서 탑재됩니다. 창을 포함하는 노즐은 아래 상상됩니다.
창은 노즐에서 원추형 바늘입니다. 그것은 수동핸들에 의해 또는 자동적으로 축방향에서 운영됩니다.
창이 뒤로 이동될 때, 물의 흐름 속도는 증가하고 창이 계속 추진할 때, 물의 흐름 속도는 감소합니다.

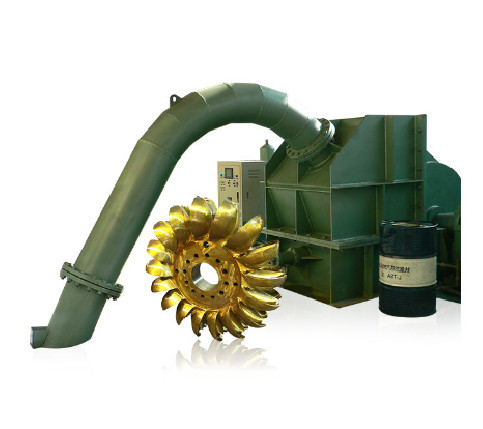

2. 휠과 버킷
러너는 터빈의 회전부입니다. 그것은 수많은 고르게 멍해진 버킷이 그것의 주변의 둘레에 고정된 채로 디스크입니다.
버킷은 함께 참여된 두개의 반구상 사발로부터 만들어집니다. 각각 버킷은 2개 반구상 사발 사이의 벽을 있고 다이버터를 불렀습니다.
분배기는 2 동등부분 안으로 양동이를 폭격한 물의 제트를 분리하고 물의 제트가 양동이의 외부 테두리로부터 밖에 쏩니다.
양동이는 물의 흐름이 양동이를 때리고, 160에서 170도 빗나가는 그러한 방법으로 설계됩니다.
펠턴 터빈의 블레이드는 무쇠, 주강, 브론즈 또는 스테인레스 강으로 만들어집니다.

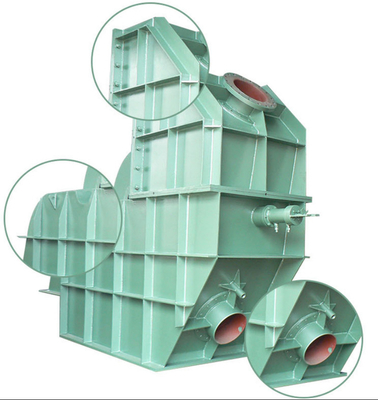

3. 케이스
그것은 스플래싱으로부터 물을 막고, 여파로의 배출수를 돕습니다. 그것은 또한 어떠한 사고의 경우에 보호의 역할을 합니다.
1000 kw 펠턴 하이드로제너레이터의 케이스는 철이거나 미리 제조하는 강철판을 던집니다.
4. 깨진 분사
물의 흐름이 창을 추진함으로써 완전히 차단될 때, 러너를 폭격한 물의 양은 제로가 됩니다. 그러나 러너의 불활동 때문에, 러너는 계속 이동합니다.
최단 가능 시간에 러너를 막기 위해, 블레이드의 후방에 물을 지시하는 작은 노즐이 제공됩니다. 터빈바퀴를 막는데 사용된 워터 제트의 이런 유형은 중단 제트로 불립니다.
상술
| 이름 | 펠턴 수력 전기 터빈 발전기 |
| 수두 | 100m |
| 수류 | 0.9 m3/s |
| 능력 | 700 KW |
| 주파수 | 50HZ |
| 발전기 전압 | 400V |
| 레이 아웃 패턴 | 수직 |
| 재료(블레이드) | 스테인레스 강 ZG0Cr13Ni4Mo |
| 자극 | 붓을 쓸 필요가 없습니다 |
| 생성기 단열재 | F/F |
| 수명 | 50년 |
우리는 가공기와 시험 기계를 포함하는 제조사 공정을 위한 100대 세트 기계 이상을 얻습니다. 우리는 20MW 하에 단위물방아 발전기 세트 용량으로 제조사 프랜시스 수차, 펠턴 터빈, 투르고 터빈, 카플란 수차, 동기 발전기, 조속기, 붓을 쓸 필요없는 자극 신경, 수력 하드웨어 기타 등등 할 수있.
