상세 정보 |
|||
| 제품명: | 4.5MW 프란시스 수력 터빈 발전기 | 러너 재료: | 스테인레스 스틸 |
|---|---|---|---|
| 레이 아웃 패턴: | 수평의 | 가이드 베인: | 스테인레스 스틸 |
| 러너 직경: | 1.5m | 능률: | 900.9% |
| 수두: | 86m | 유량계: | 6.67m3 |
| 강조하다: | 4.5MW 프란시스 수력전기 터빈 발전기,수평선상 프란시스 수력전기 터빈 발전기,4.5MW 극소 프랜시스 수차 |
||
제품 설명

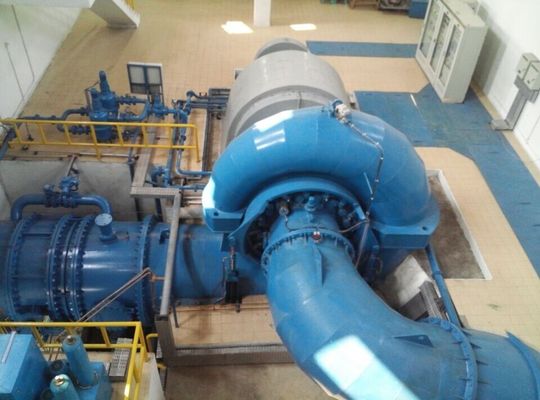

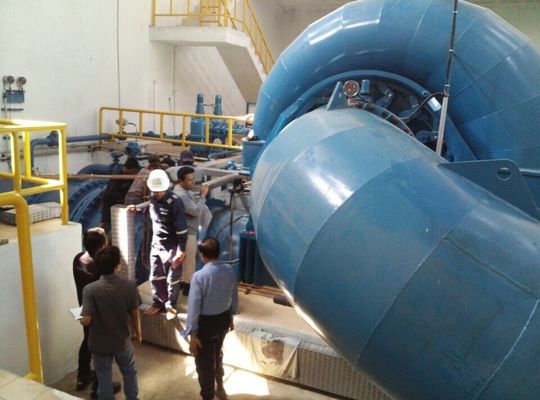

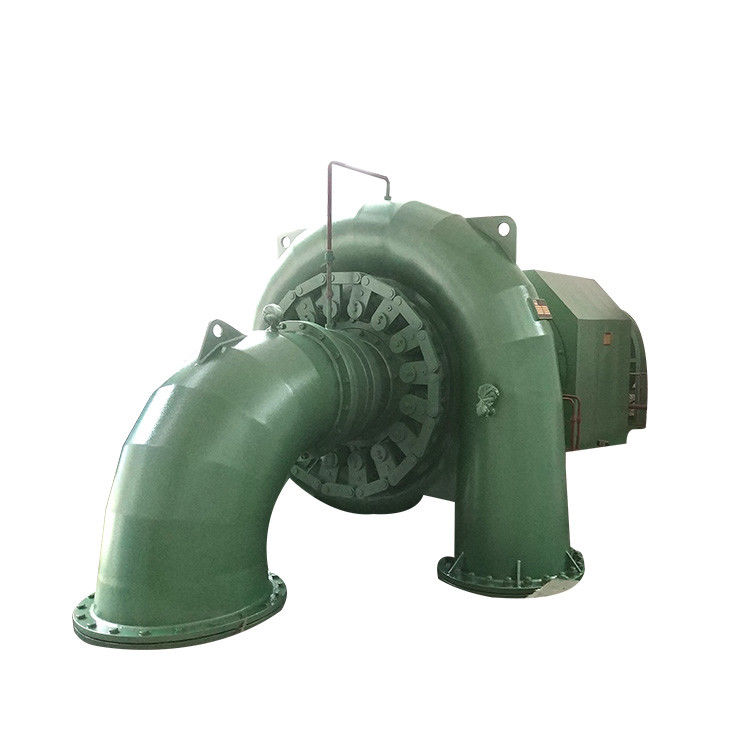

수력 발전소용 4.5MW 프란시스 수력 터빈 발전기
4MW 마이크로 미니 소형 수력 프란시스 펠톤 터고 카플란 수력 발전 영구 자석 발전기 변경
개요
프란란시스 터빈은 펠톤과 카플란 사이의 큰 격차를 메우며 널리 사용됩니다. 10~600미터의 수두에서 작동하며 주로 전력 생산에 사용됩니다. 전력 출력은 수두와 유량을 계산하여 10~700메가와트 이상으로 계산할 수 있습니다. 다른 수력 터빈과 비교하여 프란시스 터빈의 뚜렷한 장점 중 하나는 물 펌프로도 사용할 수 있다는 것입니다. 이는 양수 저장 시스템에 이상적입니다.1. 물 입구 부분
물 입구 부분은 밸브로 구성됩니다. 밸브는 정지 시 정수에서 장치를 닫는 데 사용되며, 장치가 비상 상황 및 터빈 분해 시 동수에서 장치를 닫고 물 흐름을 차단하는 데에도 사용됩니다.2. 스파이럴 케이스
스파이럴 케이스는 용접 부품으로, 고정 가이드 베인이 장착되어 있습니다. 스파이럴 케이스는 물의 흐름을 소용돌이로 만들고 물을 원주를 따라 가이드 베인 장치와 러너로 규칙적으로 흐르도록 안내합니다. 처음 물을 채울 때 공기를 배출하기 위해 스파이럴 케이스 상단에 공기 배출 밸브가 장착되어 있습니다.3. 터빈 분배기
가이드 베인, 가이드 베인 레버, 샤프트 슬리브, 전면 커버, 후면 커버 등으로 구성됩니다. 부하의 변화에 따라 터빈 배출량을 조절하기 위해 물 흐름의 소용돌이 수를 형성하거나 변경할 수 있습니다. 또한 정상 및 비상 정지에도 사용됩니다. 가이드 베인 샤프트 슬리브에는 밀봉을 위한 O링이 있습니다. 제어 링은 강철판으로 전체적으로 용접됩니다. 윤활 성능을 가진 원형 가이드 레일과 배선판은 제어 링의 하단 표면에 위치합니다. 제어 링은 충분한 강성과 강성을 가지며 서보 모터의 불균형 응력으로 인해 과도한 굽힘이 발생하지 않습니다. 카운터웨이트는 카운터웨이트 지지대에 위치합니다. 서보 모터에 결함이 있는 경우 카운터웨이트는 중력의 작용으로 가이드 베인을 닫습니다.
4. 러너
러너는 물 에너지를 기계 에너지로 변환하는 터빈의 핵심입니다. 전체적으로 주조 및 용접되며, 크라운, 밴드 및 블레이드는 캐비테이션 방지, 부식 방지 및 용접성이 뛰어난 스테인리스강 ZG06Cr13Ni4Mo로 제작되었습니다. 러너는 가공 후 정적 균형 테스트를 거칩니다. 러너 크라운의 구멍은 물에 의해 러너에 가해지는 압력을 줄일 수 있습니다.
5. 드래프트 튜브 어셈블리
드래프트 튜브 어셈블리는 드래프트 튜브 엘보우와 드래프트 튜브 콘으로 구성되어 하류로 물 흐름을 안내하고, 흡입 높이에서 물 흐름의 위치 에너지를 활용하며, 러너 출구에서 흐름의 주요 운동 에너지를 확산시켜 재활용합니다. 모든 연결 플랜지는 밀봉되어야 하며, 드래프트 튜브의 침수 깊이는 드래프트 튜브에 공기가 들어가는 것을 방지하기 위해 30cm 이상이어야 합니다.
6. 압력 게이지 및 진공 게이지
압력 게이지는 스파이럴 케이스에 위치하여 스파이럴 케이스의 압력을 관찰합니다.
진공 게이지는 드래프트 튜브 엘보우에 위치하여 진공도를 관찰합니다. 밸브는 압력 게이지 및 진공 게이지 배관에 장착되어 배관을 닫고 엽니다.
사양
이름
1200kw 수력 터빈 발전기
수두
| 67m 또는 맞춤형 | 러너 직경 |
| 2.28m | 용량 |
| 800KW | 주파수 |
| 50HZ | 발전기 전압 |
| 400V | 레이아웃 패턴 |
| 수평 | 재질(블레이드) |
| 스테인리스강 ZG0Cr13Ni4Mo | 여자 |
| 브러시리스 | 발전기 절연 |
| F/F | 수명 |
| 50년 | 왜 우리를 선택해야 할까요? |
| 1. 20년 이상의 업계 경험, 매년 150개 이상의 장비 설치 및 시운전 | 2. 물에서 전선까지 수력 발전소에 대한 완전한 제안 제공 |
3. 프랑스, 일본, 미국, 남아프리카, 스리랑카, 이란, 동남아시아 등 풍부한 해외 발전소 프로젝트 실행 경험
4. 400V, 6.3KV 전압의 수력 발전기 설계 및 제조. 400V에서 1000kw 초과 용량
FAQ
1. 당신은 무역 회사입니까, 아니면 제조업체입니까?
저희는 20년 이상의 경험을 가진 수력 터빈 발전기 제조업체입니다. 저희 공장은 쓰촨에 있으며, Shuangliu 공항에 도착한 후 2시간 운전하면 됩니다. 저희 공장을 방문하시면 저희에 대해 더 많이 알게 되실 것입니다.
2. 어떤 종류의 수력 터빈을 선택해야 합니까?
솔루션을 찾기 위해 수두, 유량, 전압 레벨, 주파수, 계통 연계 또는 독립형 작동, 자동화 레벨을 알아야 합니다.
3: 수력 발전소에 대한 EPC를 수행할 수 있습니까?
예, 장비를 설계, 생산 및 설치할 수 있으며, 장비 설치를 위해 기술자와 작업자를 파견합니다.
