4MW 마이크로 미니 작은 물 프랜시스 펠튼 터고 카플란 수력 수력 터빈 영구 자석 발전기

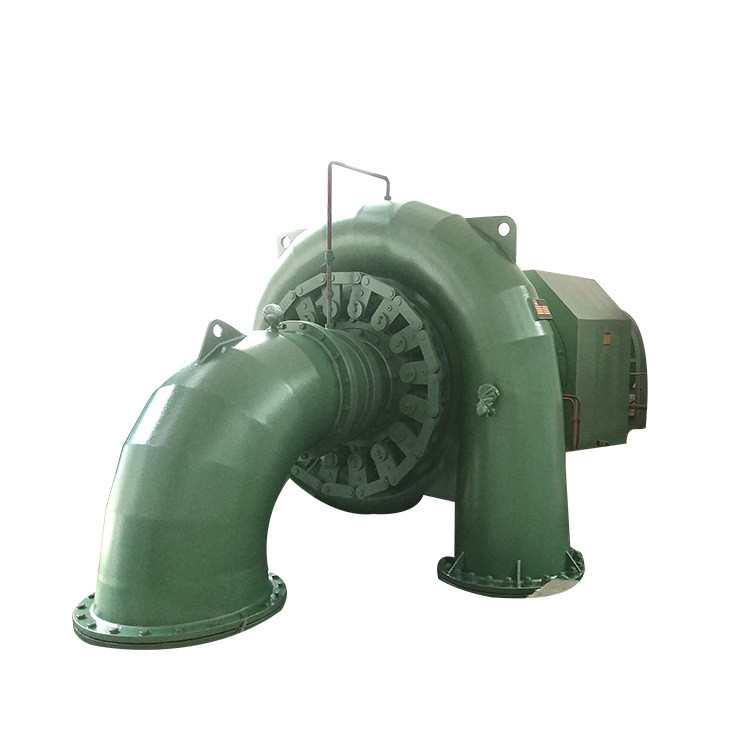

4수력 발전소용.5MW 프랜시스 수력 터빈 발전기

전반적인 설명

의원Ancis 터빈은 펠튼과 카플란 사이의 큰 간격을 채우고 널리 사용되고 있습니다. 그들은 10에서 600 미터 사이의 수면에서 작동하며 주로 전기 발전에 사용됩니다.그들의 전력 출력은 물 머리 및 흐름 속도에서 계산 될 수 있으며 일반적으로 10에서 700 메가와트 이상입니다.다른 물 터빈에 비해 프랜시스 터빈의 분명한 장점 중 하나는 물 펌프로도 사용할 수 있다는 것입니다. 이것은 펌프 저장 시스템에 이상적입니다.

1물et 부분

물 입구 부분은 밸브로 이루어져 있습니다. 밸브는 정적 물에서 장치를 닫기 위해 사용 됩니다.그것은 또한 장치가 비상 상태에서 장치에서 동적 물의 물 흐름을 차단 하 고 닫기 위해 사용 됩니다.터빈 배급기가 고장 났어요

2나선형 케이스

나선 케이스는 고정 된 가이드 쉐인으로 장착 된 용접 부분입니다.나선 케이스 수류의 회전 수수가 될 수 있도록 해야 하 고 수류를 유도 수류를 정기적으로 유도 잎 장치와 주위를 따라 러너로 흐른다그것은 처음에는 물을 채울 때 공기를 배기가스하는 나선 케이스의 꼭대기에 공기 구제 밸브가 장착되어 있습니다.

3터빈 분배기

가이드 밸브, 가이드 밸브 레버, 샤프트 수스, 앞 커버, 뒷 커버 등으로 구성됩니다.그것은 수류의 소용돌이 수를 형성하거나 변경할 수 있습니다. 또한 정상 및 비상 종료 사용 됩니다. 가이드 윙 샤프트 수갑은 밀폐를 위해 O 고리를 가지고 있습니다. 제어 고리는 전체로 철판에 의해 용접됩니다.윤활성 성능을 가진 원형 안내 레일 및 배선 판은 제어 고리의 하단 표면에 위치합니다.제어 고리는 충분한 강도와 강도를 가지고 있으며, 서보 모터의 불균형 스트레스로 인해 과도한 구부러짐이 발생하지 않습니다. 반중량은 반중력 지원에 위치합니다.세르보 모터가 고장 났을 경우, 대중은 중력의 작용으로 안내 잎을 닫을 것입니다.

4러너

러너는 터빈의 심장으로 물 에너지를 기계 에너지로 변환합니다.띠와 잎은 스테인리스 스틸 ZG06Cr13Ni4Mo로 만들어져 있으며,, 반 경식 및 용접. 러너는 가공 후 정적 균형 테스트에 해당됩니다. 러너 크라운의 구멍은 물에 의해 러너에 가해지는 압력을 줄일 수 있습니다.

5펌프 조립

유출 튜브 조립은 유출 튜브 팔꿈치와 유출 튜브 코너로 구성됩니다. 하류로 물 흐름을 안내하고 흡수 높이에서 물 흐름을위한 잠재적 에너지를 사용합니다.주류의 주요 운동 에너지를 주류 출구에서 유포하여 재활용합니다.모든 연결 플랜지는 밀폐되어야 하며, 수축 튜브의 침수 깊이는 수축 튜브에 공기가 들어오지 않도록 30cm 미만이어야 합니다.

6압력 측정기 및 진공 측정기

압력 측정기는 나선 케이스의 압력을 관찰하기 위해 나선 케이스에 위치합니다.

진공 측정기는 진공의 정도를 관찰하기 위해 튜브 도출 팔꿈치에 위치한다. 압력 측정기와 진공 측정기 파이프에 튜브를 닫고 열기 위한 밸브가 장착되어야 한다.

사양

왜 우릴 선택했지?

1- 산업 경험 20 년 이상, 매년 150 개 이상의 장비를 설치

2- 물에서 유선까지의 수력발전소의 완전한 제안을 제공

3프랑스, 일본, 미국, 남아프리카 공화국, 스리랑카, 이란, 동남아시아와 같은 풍부한 해외 발전소 프로젝트 실행 경험

4400V 전압의 수력 발전기 설계 및 제조6.3KV, 400V에서 1000kw를 초과하는 전력

FAQ

1당신은 무역 회사인가 제조 회사인가?

우리는 20년 이상의 경험을 가진 수력 터빈 발전기 제조업체입니다. 우리 공장은 시추안에 있습니다.우리 공장을 방문하면 우리에 대해 더 많이 알 수 있습니다..

2어떤 물 터빈을 선택해야 할까요?

우리는 물 머리, 흐름 속도, 전압 수준, 주파수, 온그리드 또는 오프그리드 실행, 자동화 수준을 알고

3: 수력발전소의 EPC를 할 수 있나요?

예, 우리는 설비를 설계, 생산 및 설치할 수 있습니다, 우리는 기술자와 노동자를 보내 장비 설치할 것입니다.
